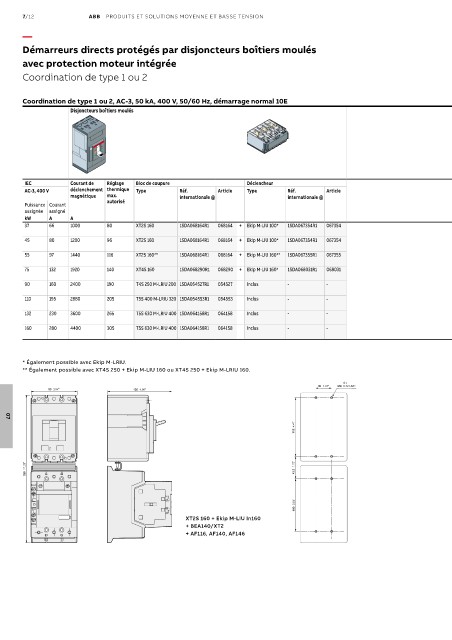

7/12 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION
—
Démarreurs directs protégés par disjoncteurs boîtiers moulés
avec protection moteur intégrée
Coordination de type 1 ou 2
Coordination de type 1 ou 2, AC-3, 50 kA, 400 V, 50/60 Hz, démarrage normal 10E
Disjoncteurs boîtiers moulés Contacteurs Barres de connexion
IEC Courant de Réglage Bloc de coupure Déclencheur Tension assignée Type Réf. Article Type Réf. Article
AC-3, 400 V déclenchement thermique Type Réf. Article Type Réf. Article de commande internationale @ internationale @
magnétique max. internationale @ internationale @ Uc min. ... Uc max.
autorisé
Puissance Courant
assignée assigné
kW A A V 50/60 Hz V DC
37 66 1000 80 XT2S 160 1SDA068164R1 068164 + Ekip M-LIU 100* 1SDA067354R1 067354 24...60 20...60 AF80-30-00-11 1SBL397001R1100 H313291 non disponible
100...250 100...250 AF80-30-00-13 1SBL397001R1300 H313293
45 80 1200 96 XT2S 160 1SDA068164R1 068164 + Ekip M-LIU 100* 1SDA067354R1 067354 24...60 20...60 AF96-30-00-11 1SBL407001R1100 H313321
100...250 100...250 AF96-30-00-13 1SBL407001R1300 H313323
55 97 1440 116 XT2S 160** 1SDA068164R1 068164 + Ekip M-LIU 160** 1SDA067355R1 067355 24...60 20...60 AF116-30-11-11 1SFL427001R1111 H047635 BEA140/XT2 1SFN084206R1000 H048081
100...250 100...250 AF116-30-11-13 1SFL427001R1311 H047637
75 132 1920 140 XT4S 160 1SDA068290R1 068290 + Ekip M-LIU 160* 1SDA068031R1 068031 24...60 20...60 AF140-30-11-11 1SFL447001R1111 H047706 BEA140/XT4 1SFN084206R1001 H048131
100...250 100...250 AF140-30-11-13 1SFL447001R1311 H047694
90 160 2400 190 T4S 250 M-LRIU 200 1SDA054527R1 054527 Inclus - - 24...60 20...60 AF190-30-11-11 1SFL487002R1111 H048041 BEA205/T4 1SFN084806R1001 H049252
100...250 100...250 AF190-30-11-13 1SFL487002R1311 H048043
110 195 2880 205 T5S 400 M-LRIU 320 1SDA054553R1 054553 Inclus - - 24...60 20...60 AF205-30-11-11 1SFL527002R1111 H048054
100...250 100...250 AF205-30-11-13 1SFL527002R1311 H048056
132 230 3600 265 T5S 630 M-LRIU 400 1SDA064158R1 064158 Inclus - - 24...60 20...60 AF265-30-11-11 1SFL547002R1111 H048114 BEA370/T5 1SFN085406R1000 H048082
100...250 100...250 AF265-30-11-13 1SFL547002R1311 H048118
160 280 4400 305 T5S 630 M-LRIU 400 1SDA064158R1 064158 Inclus - - 24...60 20...60 AF305-30-11-11 1SFL587002R1111 H048170
100...250 100...250 AF305-30-11-13 1SFL587002R1311 H048177
* Également possible avec Ekip M-LRIU.
** Également possible avec XT4S 250 + Ekip M-LIU 160 ou XT4S 250 + Ekip M-LRIU 160.
8 x
30 1.18" M4 8-32 UNC
90 3.54" 126 4.96"
07
112 4.41"
289 11.38" 43.2 1.70"
100 3.94"
XT2S 160 + Ekip M-LIU In160
+ BEA140/XT2
+ AF116, AF140, AF146
