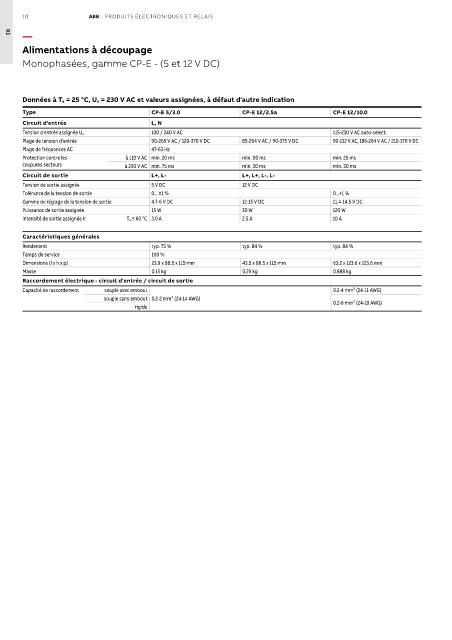

10 ABB PRODUITS ÉLECTRONIQUES ET RELAIS

—
01
Alimentations à découpage

Monophasées, gamme CP-E - (5 et 12 V DC)

Données à T a = 25 °C, U e = 230 V AC et valeurs assignées, à défaut d'autre indication
Type CP-E 5/3.0 CP-E 12/2.5a CP-E 12/10.0
Circuit d'entrée L, N
Tension d'entrée assignée U e 100 / 240 V AC 115-230 V AC auto-select.
Plage de tension d'entrée 90-265 V AC / 120-370 V DC 85-264 V AC / 90-375 V DC 90-132 V AC, 186-264 V AC / 210-370 V DC
Plage de fréquences AC 47-63 Hz
Protection contre les à 110 V AC min. 20 ms min. 00 ms min. 25 ms
coupures secteurs à 230 V AC min. 75 ms min. 30 ms min. 30 ms
Circuit de sortie L+, L- L+, L+, L-, L-
Tension de sortie assignée 5 V DC 12 V DC
Tolérance de la tension de sortie 0... ±1 % 0...+1 %
Gamme de réglage de la tension de sortie 4.7-6 V DC 12-15 V DC 11.4-14.5 V DC
Puissance de sortie assignée 15 W 30 W 120 W
Intensité de sortie assignée Ir T a ≤ 60 °C 3.0 A 2.5 A 10 A

Caractéristiques générales
Rendement typ. 75 % typ. 84 % typ. 84 %
Temps de service 100 %
Dimensions (l x h x p) 23.9 x 88.5 x 115 mm 43.5 x 88.5 x 115 mm 63.2 x 123.6 x 123.6 mm
Masse 0.15 kg 0.29 kg 0.888 kg
Raccordement électrique - circuit d'entrée / circuit de sortie
Capacité de raccordement souple avec embout 0.2-4 mm² (24-11 AWG)
souple sans embout 0.2-2 mm² (24-14 AWG)
rigide 0.2-6 mm² (24-10 AWG)
