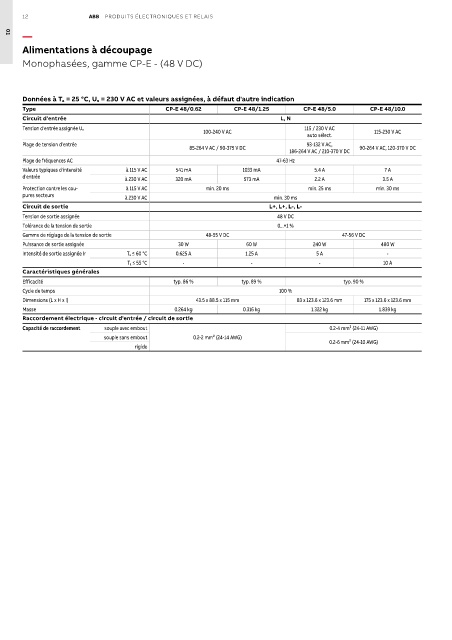

12 ABB PRODUITS ÉLECTRONIQUES ET RELAIS

—
01
Alimentations à découpage

Monophasées, gamme CP-E - (48 V DC)

Données à T a = 25 °C, U e = 230 V AC et valeurs assignées, à défaut d'autre indication
Type CP-E 48/0.62 CP-E 48/1.25 CP-E 48/5.0 CP-E 48/10.0
Circuit d'entrée L, N
115 / 230 V AC
Tension d'entrée assignée U e
100-240 V AC 115-230 V AC
auto sélect.
Plage de tension d'entrée 93-132 V AC,
85-264 V AC / 90-375 V DC 90-264 V AC, 120-370 V DC
186-264 V AC / 210-370 V DC
Plage de fréquences AC 47-63 Hz
Valeurs typiques d'intensité à 115 V AC 541 mA 1033 mA 5.4 A 7 A
d'entrée à 230 V AC 320 mA 573 mA 2.2 A 3.5 A
Protection contre les cou- à 115 V AC min. 20 ms min. 25 ms min. 30 ms
pures secteurs à 230 V AC min. 30 ms
Circuit de sortie L+, L+, L-, L-
Tension de sortie assignée 48 V DC
Tolérance de la tension de sortie 0...+1 %
Gamme de réglage de la tension de sortie 48-55 V DC 47-56 V DC
Puissance de sortie assignée 30 W 60 W 240 W 480 W
Intensité de sortie assignée Ir T a ≤ 60 °C 0.625 A 1.25 A 5 A -
T a ≤ 55 °C - - - 10 A
Caractéristiques générales
Efficacité typ. 86 % typ. 89 % typ. 90 %
Cycle de temps 100 %
Dimensions (L x H x l) 43.5 x 88.5 x 115 mm 83 x 123.6 x 123.6 mm 175 x 123.6 x 123.6 mm
Masse 0.264 kg 0.316 kg 1.322 kg 1.839 kg
Raccordement électrique - circuit d'entrée / circuit de sortie
Capacité de raccordement souple avec embout 0.2-4 mm² (24-11 AWG)
souple sans embout 0.2-2 mm² (24-14 AWG)
0.2-6 mm² (24-10 AWG)
rigide
