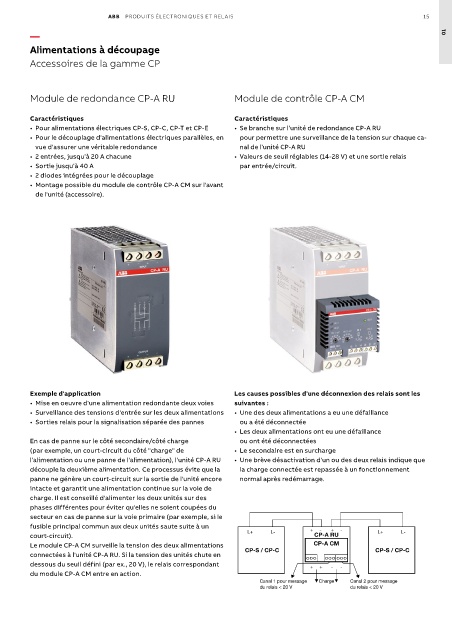

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 15

— 01
Alimentations à découpage

Accessoires de la gamme CP

Module de redondance CP-A RU Module de contrôle CP-A CM

Caractéristiques Caractéristiques
• Pour alimentations électriques CP-S, CP-C, CP-T et CP-E • Se branche sur l'unité de redondance CP-A RU
• Pour le découplage d'alimentations électriques parallèles, en pour permettre une surveillance de la tension sur chaque ca-
vue d'assurer une véritable redondance nal de l'unité CP-A RU
• 2 entrées, jusqu'à 20 A chacune • Valeurs de seuil réglables (14-28 V) et une sortie relais
• Sortie jusqu'à 40 A par entrée/circuit.
• 2 diodes intégrées pour le découplage
• Montage possible du module de contrôle CP-A CM sur l'avant
de l'unité (accessoire).

Exemple d'application Les causes possibles d'une déconnexion des relais sont les
• Mise en oeuvre d'une alimentation redondante deux voies suivantes :
• Surveillance des tensions d'entrée sur les deux alimentations • Une des deux alimentations a eu une défaillance
• Sorties relais pour la signalisation séparée des pannes ou a été déconnectée
• Les deux alimentations ont eu une défaillance
En cas de panne sur le côté secondaire/côté charge ou ont été déconnectées
(par exemple, un court-circuit du côté "charge" de • Le secondaire est en surcharge
l'alimentation ou une panne de l'alimentation), l'unité CP-A RU • Une brève désactivation d'un ou des deux relais indique que
découple la deuxième alimentation. Ce processus évite que la la charge connectée est repassée à un fonctionnement
panne ne génère un court-circuit sur la sortie de l'unité encore normal après redémarrage.
intacte et garantit une alimentation continue sur la voie de
charge. Il est conseillé d'alimenter les deux unités sur des
phases différentes pour éviter qu'elles ne soient coupées du
secteur en cas de panne sur la voie primaire (par exemple, si le
fusible principal commun aux deux unités saute suite à un + - + -
court-circuit). L+ L- CP-A RU L+ L-
Le module CP-A CM surveille la tension des deux alimentations CP-A CM
connectées à l'unité CP-A RU. Si la tension des unités chute en CP-S / CP-C CP-S / CP-C
dessous du seuil défini (par ex., 20 V), le relais correspondant + + - -
du module CP-A CM entre en action.
Canal 1 pour message Charge Canal 2 pour message
du relais < 20 V du relais < 20 V
