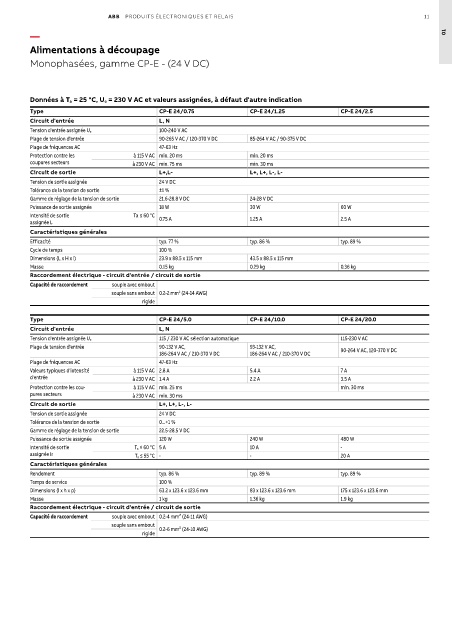

Page 13 - produits-et-relais-electroniques

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 11

— 01
Alimentations à découpage

Monophasées, gamme CP-E - (24 V DC)

Données à T a = 25 °C, U e = 230 V AC et valeurs assignées, à défaut d'autre indication
Type CP-E 24/0.75 CP-E 24/1.25 CP-E 24/2.5
Circuit d'entrée L, N
Tension d'entrée assignée U e 100-240 V AC
Plage de tension d'entrée 90-265 V AC / 120-370 V DC 85-264 V AC / 90-375 V DC
Plage de fréquences AC 47-63 Hz
Protection contre les à 115 V AC min. 20 ms min. 20 ms
coupures secteurs à 230 V AC min. 75 ms min. 30 ms
Circuit de sortie L+,L- L+, L+, L-, L-
Tension de sortie assignée 24 V DC
Tolérance de la tension de sortie ±1 %
Gamme de réglage de la tension de sortie 21.6-28.8 V DC 24-28 V DC
Puissance de sortie assignée 18 W 30 W 60 W
Intensité de sortie Ta ≤ 60 °C
0.75 A 1.25 A 2.5 A
assignée I r
Caractéristiques générales
Efficacité typ. 77 % typ. 86 % typ. 89 %
Cycle de temps 100 %
Dimensions (L x H x l) 23.9 x 88.5 x 115 mm 43.5 x 88.5 x 115 mm
Masse 0.15 kg 0.29 kg 0.36 kg
Raccordement électrique - circuit d'entrée / circuit de sortie
Capacité de raccordement souple avec embout
2
souple sans embout 0.2-2 mm (24-14 AWG)
rigide
Type CP-E 24/5.0 CP-E 24/10.0 CP-E 24/20.0
Circuit d'entrée L, N
115 / 230 V AC sélection automatique 115-230 V AC
Tension d'entrée assignée U e
Plage de tension d'entrée 90-132 V AC, 93-132 V AC,
186-264 V AC / 210-370 V DC 186-264 V AC / 210-370 V DC 90-264 V AC, 120-370 V DC
Plage de fréquences AC 47-63 Hz
Valeurs typiques d'intensité à 115 V AC 2.8 A 5.4 A 7 A
d'entrée à 230 V AC 1.4 A 2.2 A 3.5 A
Protection contre les cou- à 115 V AC min. 25 ms min. 30 ms
pures secteurs à 230 V AC min. 30 ms
Circuit de sortie L+, L+, L-, L-
Tension de sortie assignée 24 V DC
Tolérance de la tension de sortie 0...+1 %
Gamme de réglage de la tension de sortie 22.5-28.5 V DC
Puissance de sortie assignée 120 W 240 W 480 W
Intensité de sortie T a ≤ 60 °C 5 A 10 A -
assignée Ir T a ≤ 55 °C - - 20 A
Caractéristiques générales
Rendement typ. 86 % typ. 89 % typ. 89 %
Temps de service 100 %
Dimensions (l x h x p) 63.2 x 123.6 x 123.6 mm 83 x 123.6 x 123.6 mm 175 x 123.6 x 123.6 mm
Masse 1 kg 1.36 kg 1.9 kg
Raccordement électrique - circuit d'entrée / circuit de sortie
Capacité de raccordement souple avec embout 0.2-4 mm² (24-11 AWG)
souple sans embout 0.2-6 mm² (24-10 AWG)
rigide
