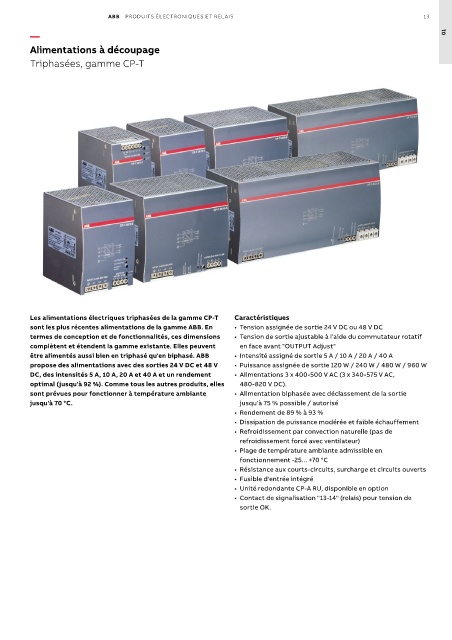

Page 15 - produits-et-relais-electroniques

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 13

— 01
Alimentations à découpage

Triphasées, gamme CP-T

Les alimentations électriques triphasées de la gamme CP-T Caractéristiques
sont les plus récentes alimentations de la gamme ABB. En • Tension assignée de sortie 24 V DC ou 48 V DC
termes de conception et de fonctionnalités, ces dimensions • Tension de sortie ajustable à l'aide du commutateur rotatif
complètent et étendent la gamme existante. Elles peuvent en face avant "OUTPUT Adjust"
être alimentés aussi bien en triphasé qu'en biphasé. ABB • Intensité assigné de sortie 5 A / 10 A / 20 A / 40 A
propose des alimentations avec des sorties 24 V DC et 48 V • Puissance assignée de sortie 120 W / 240 W / 480 W / 960 W
DC, des intensités 5 A, 10 A, 20 A et 40 A et un rendement • Alimentations 3 x 400-500 V AC (3 x 340-575 V AC,
optimal (jusqu'à 92 %). Comme tous les autres produits, elles 480-820 V DC).
sont prévues pour fonctionner à température ambiante • Alimentation biphasée avec déclassement de la sortie
jusqu'à 70 °C. jusqu'à 75 % possible / autorisé
• Rendement de 89 % à 93 %
• Dissipation de puissance modérée et faible échauffement
• Refroidissement par convection naturelle (pas de
refroidissement forcé avec ventilateur)
• Plage de température ambiante admissible en
fonctionnement -25... +70 °C
• Résistance aux courts-circuits, surcharge et circuits ouverts
• Fusible d'entrée intégré
• Unité redondante CP-A RU, disponible en option
• Contact de signalisation "13-14" (relais) pour tension de
sortie OK.
