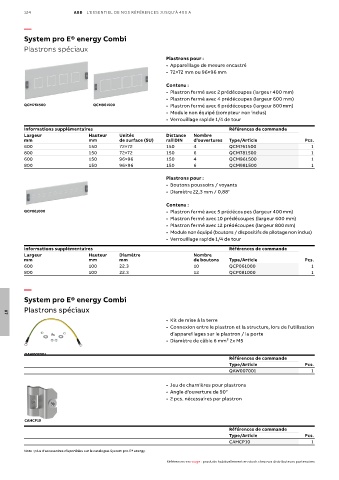

Page 126 - L'essentiel de nos références jusqu'à 400 A version 2022

124 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

System pro E® energy Combi
Plastrons spéciaux
Plastrons pour :
• Appareillage de mesure encastré
• 72×72 mm ou 96×96 mm

Contenu :
• Plastron fermé avec 2 prédécoupes (largeur 400 mm)
• Plastron fermé avec 4 prédécoupes (largeur 600 mm)
QCM761500 QCM961500 • Plastron fermé avec 6 prédécoupes (largeur 800 mm)
• Module non équipé (compteur non inclus)
• Verrouillage rapide 1/4 de tour
Informations supplémentaires Références de commande
Largeur Hauteur Unités Distance Nombre
mm mm de surface (SU) rail DIN d’ouvertures Type/Article Pcs.
600 150 72×72 150 4 QCM761500 1
800 150 72×72 150 6 QCM781500 1
600 150 96×96 150 4 QCM961500 1
800 150 96×96 150 6 QCM981500 1
Plastrons pour :
• Boutons poussoirs / voyants
• Diamètre 22,3 mm / 0,88"

Contenu :
QCP061000 • Plastron fermé avec 5 prédécoupes (largeur 400 mm)
• Plastron fermé avec 10 prédécoupes (largeur 600 mm)
• Plastron fermé avec 12 prédécoupes (largeur 800 mm)
• Module non équipé (boutons / dispositifs de pilotage non inclus)
• Verrouillage rapide 1/4 de tour
Informations supplémentaires Références de commande
Largeur Hauteur Diamètre Nombre
mm mm mm de boutons Type/Article Pcs.
600 100 22.3 10 QCP061000 1
800 100 22.3 12 QCP081000 1

—

System pro E® energy Combi
Plastrons spéciaux
07
• Kit de mise à la terre
• Connexion entre le plastron et la structure, lors de l'utilisation
d’appareillages sur le plastron / la porte
• Diamètre de câble 6 mm² 2x M5

QAW007001
Références de commande
Type/Article Pcs.
QAW007001 1

• Jeu de charnières pour plastrons
• Angle d'ouverture de 90°
• 2 pcs. nécessaires par plastron

CAHCP10
Références de commande
Type/Article Pcs.
CAHCP10 1
Note : plus d’accessoires disponibles sur le catalogue System pro E® energy.

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
