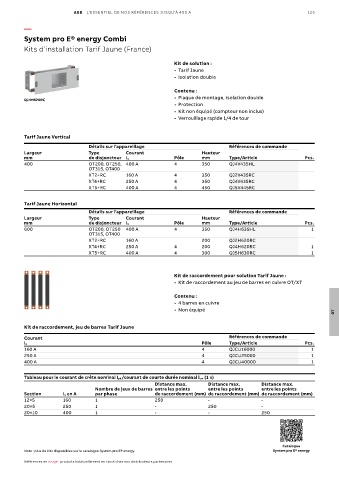

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 125

—

System pro E® energy Combi
Kits d’installation Tarif Jaune (France)

Kit de solution :
• Tarif Jaune
• Isolation double

Contenu :
• Plaque de montage, isolation double
QJ4H620RC
• Protection
• Kit non équipé (compteur non inclus)
• Verrouillage rapide 1/4 de tour

Tarif Jaune Vertical

Détails sur l’appareillage Références de commande
Largeur Type Courant Hauteur
mm de disjoncteur I n Pôle mm Type/Article Pcs.
400 OT200, OT250, 400 A 4 350 QJ4V435HL
OT315, OT400
XT2+RC 160 A 4 350 QJ2V435RC
XT4+RC 250 A 4 350 QJ4V435RC
XT5+RC 400 A 4 450 QJ5V445RC

Tarif Jaune Horizontal
Détails sur l’appareillage Références de commande
Largeur Type Courant Hauteur
mm de disjoncteur I n Pôle mm Type/Article Pcs.
600 OT200, OT250 400 A 4 350 QJ4H635HL 1
OT315, OT400
XT2+RC 160 A 200 QJ2H620RC
XT4+RC 250 A 4 200 QJ4H620RC 1
XT5+RC 400 A 4 300 QJ5H630RC 1

Kit de raccordement pour solution Tarif Jaune :
• Kit de raccordement au jeu de barres en cuivre OT/XT

Contenu :
• 4 barres en cuivre
• Non équipé
07

Kit de raccordement, jeu de barres Tarif Jaune

Courant Références de commande
I n Pôle Type/Article Pcs.
160 A 4 QJCU16000 1
250 A 4 QJCU25000 1
400 A 4 QJCU40000 1

Tableau pour le courant de crête nominal I pk/courant de courte durée nominal l cw (1 s)
Distance max. Distance max. Distance max.
Nombre de jeux de barres entre les points entre les points entre les points
Section I n en A par phase de raccordement (mm) de raccordement (mm) de raccordement (mm)
12×5 160 1 250 - -
20×5 250 1 - 250 -
20×10 400 1 - - 250

Catalogue
Note : plus de kits disponibles sur le catalogue System pro E® energy. System pro E® energy

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
