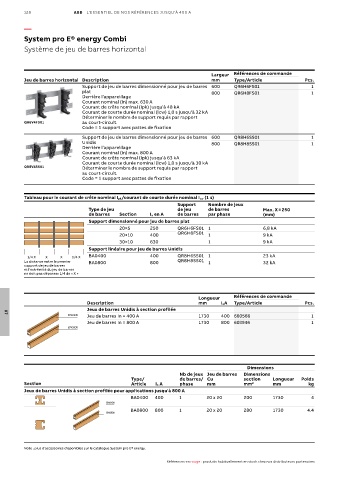

128 ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A

—

System pro E® energy Combi
Système de jeu de barres horizontal

Largeur Références de commande
Jeu de barres horizontal Description mm Type/Article Pcs.
Support de jeu de barres dimensionné pour jeu de barres 600 QR6H6FS01 1
plat 800 QR6H8FS01 1
Derrière l’appareillage
Courant nominal (In) max. 630 A
Courant de crête nominal (Ipk) jusqu'à 48 kA
Courant de courte durée nominal (Icw) 1,0 s jusqu'à 32 kA
Déterminer le nombre de support requis par rapport
QR6V4FS01 au court-circuit.
Code = 1 support avec pattes de fixation

Support de jeu de barres dimensionné pour jeu de barres 600 QR8H6SS01 1
Unidis 800 QR8H8SS01 1
Derrière l’appareillage
Courant nominal (In) max. 800 A
Courant de crête nominal (Ipk) jusqu'à 63 kA
Courant de courte durée nominal (Icw) 1,0 s jusqu'à 30 kA
QR8V4SS01 Déterminer le nombre de support requis par rapport
au court-circuit.
Code = 1 support avec pattes de fixation

Tableau pour le courant de crête nominal I pk/courant de courte durée nominal I cw (1 s)
Support Nombre de jeux
Type de jeu de jeu de barres Max. X = 250
de barres Section I n en A de barres par phase (mm)
Support dimensionné pour jeu de barres plat
20×5 250 QR6H6FS01 1 6,8 kA
20×10 400 QR6H8FS01 1 9 kA
30×10 630 1 9 kA
Support linéaire pour jeu de barres Unidis
1/4 X X X 1/4 X BA0400 400 QR8H6SS01 1 23 kA
La distance entre le premier BA0800 800 QR8H8SS01 1 32 kA
support de jeu de barres
et l'extrémité du jeu de barres
ne doit pas dépasser 1/4 de « X »

Longueur Références de commande
Description mm I nA Type/Article Pcs.
Jeux de barres Unidis à section profilée
BA0400 Jeu de barres In = 400 A 1730 400 660566 1
07
Jeu de barres In = 800 A 1730 800 603946 1
BA0800

PB0802 Dimensions

Nb de jeux Jeu de barres Dimensions
Type/ de barres/ Cu section Longueur Poids
Section Article I n A phase mm mm 2 mm kg
PB0803
Jeux de barres Unidis à section profilée pour applications jusqu'à 800 A
BA0400 400 1 20 x 20 200 1730 4
BA0400
BA0800 800 1 20 x 20 280 1730 4.4
BA0800

PB0802
Note : plus d’accessoires disponibles sur le catalogue System pro E® energy.
AD1068 AD1077
PB0803 Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
