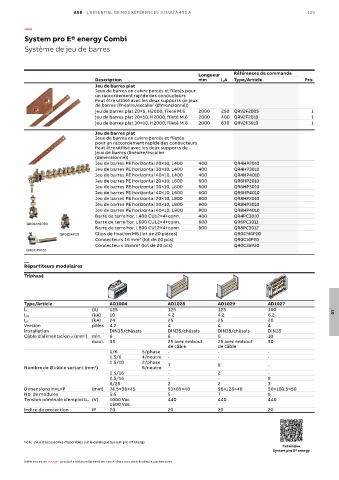

Page 131 - L'essentiel de nos références jusqu'à 400 A version 2022

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 129

—

System pro E® energy Combi
Système de jeu de barres

Longueur Références de commande
Description mm I nA Type/Article Pcs.
Jeu de barres plat
Jeux de barres en cuivre percés et filetés pour
un raccordement rapide des conducteurs
Peut être utilisé avec les deux supports de jeux
de barres (linéaire/escalier (dimensionné))
jeu de barres plat 20×5, H2000, fileté M.6 2000 250 QRV2F2005 1
jeu de barres plat 20×10, H2000, fileté M.6 2000 400 QRV2F2010 1
jeu de barres plat 30×10, H2000, fileté M.8 2000 630 QRV2F3010 1
Jeu de barres plat
Jeux de barres en cuivre percés et filetés
pour un raccordement rapide des conducteurs
Peut être utilisé avec les deux supports de
jeux de barres (linéaire/escalier
(dimensionné))
Jeu de barres PE horizontal 20×10, L400 400 QR4HP2010
Jeu de barres PE horizontal 30×10, L400 400 QR4HP3010
Jeu de barres PE horizontal 40×10, L400 400 QR4HP4010
Jeu de barres PE horizontal 20×10, L600 600 QR6HP2010
Jeu de barres PE horizontal 30×10, L600 600 QR6HP3010
Jeu de barres PE horizontal 40×10, L600 600 QR6HP4010
Jeu de barres PE horizontal 20×10, L800 800 QR8HP2010
Jeu de barres PE horizontal 30×10, L800 800 QR8HP3010
Jeu de barres PE horizontal 40×10, L800 800 QR8HP4010
Barre de terre hor. L400 CU12×4+conn. 400 QR4PC3010
Barre de terre hor. L600 CU12×4+conn. 600 QR6PC3011
QR0CM6P20
Barre de terre hor. L800 CU12×4+conn. 800 QR8PC3012
QR0C16P20 Clips de fixation M6 (lot de 20 pièces) QR0CM6P20
Connecteurs 16 mm2 (lot de 20 pcs) QR0C16P20
Connecteurs 35mm2 (lot de 20 pcs) QR0C35P20
QR0C35P20

—
Répartiteurs modulaires
Triphasé

Type/Article AD1004 AD1028 AD1029 AD1027
I n (A) 125 125 125 160 07
I cw (kA) 10 4.2 4.2 6.2
(kA) 24 25 25 20
I pk
Version pôles 4.2 4 4 4
Installation DIN35/châssis DIN35/châssis DIN35/châssis DIN35
Câble d’alimentation (mm ) min. 6 6 6 10
2
maxi. 35 25 avec embout 25 avec embout 50
de câble de câble
1/6 5/phase - - -
1.5/6 4/neutre - - -
1.5/10 2/phase
2
Nombre de Ø câble sortant (mm ) 6/neutre 7 9 -
1.5/16 - 2 -
2.5/16 - - 8
6/25 2 2 3
Dimensions H×L×P (mm) 74.5×98×45 93×89×48 96×126×48 90×160.5×50
Nb. de modules 5.5 5 7 9
Tension nominale d’emploi U e (V) 1000 Vac 440 440 440
1500 Vdc
Indice de protection IP 20 20 20 20

Note : plus d’accessoires disponibles sur le catalogue System pro E® energy.
Catalogue
System pro E® energy

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
