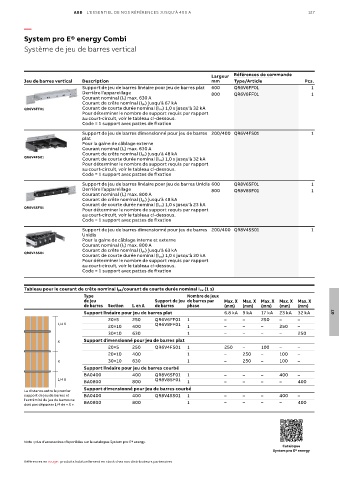

ABB L'ESSENTIEL DE NOS RÉFÉRENCES JUSQU'À 400 A 127

—

System pro E® energy Combi
Système de jeu de barres vertical

Largeur Références de commande
Jeu de barres vertical Description mm Type/Article Pcs.
Support de jeu de barres linéaire pour jeu de barres plat 600 QR6V6FF01 1
Derrière l’appareillage 800 QR6V8FF01 1
Courant nominal (I n) max. 630 A
Courant de crête nominal (I pk) jusqu'à 67 kA
QR6V6FF01 Courant de courte durée nominal (I cw) 1,0 s jusqu'à 32 kA
Pour déterminer le nombre de support requis par rapport
au court-circuit, voir le tableau ci-dessous.
Code = 1 support avec pattes de fixation

Support de jeu de barres dimensionné pour jeu de barres 200/400 QR6V4FS01 1
plat
Pour la gaine de câblage externe
Courant nominal (I n) max. 630 A
Courant de crête nominal (I pk) jusqu'à 48 kA
QR6V4FS01 Courant de courte durée nominal (I cw) 1,0 s jusqu'à 32 kA
Pour déterminer le nombre de support requis par rapport
au court-circuit, voir le tableau ci-dessous.
Code = 1 support avec pattes de fixation
Support de jeu de barres linéaire pour jeu de barres Unidis 600 QR8V6SF01 1
Derrière l’appareillage 800 QR8V8SF01 1
Courant nominal (I n) max. 800 A
Courant de crête nominal (I pk) jusqu'à 48 kA
Courant de courte durée nominal (I cw) 1,0 s jusqu'à 23 kA
QR8V6SF01
Pour déterminer le nombre de support requis par rapport
au court-circuit, voir le tableau ci-dessous.
Code = 1 support avec pattes de fixation
Support de jeu de barres dimensionné pour jeu de barres 200/400 QR8V4SS01 1
Unidis
Pour la gaine de câblage interne et externe
Courant nominal (I n) max. 800 A
Courant de crête nominal (I pk) jusqu'à 63 kA
QR8V4SS01
Courant de courte durée nominal (I cw) 1,0 s jusqu'à 30 kA
Pour déterminer le nombre de support requis par rapport
au court-circuit, voir le tableau ci-dessous.
Code = 1 support avec pattes de fixation

Tableau pour le courant de crête nominal I pk/courant de courte durée nominal I cw (1 s)
Type Nombre de jeux
de jeu Support de jeu de barres par Max. X Max. X Max. X Max. X Max. X
de barres Section I n en A de barres phase (mm) (mm) (mm) (mm) (mm)
Support linéaire pour jeu de barres plat 6.8 kA 9 kA 17 kA 23 kA 32 kA 07
20×5 250 QR6V6FF01 1 – – 250 – –
1/4 X QR6V8FF01
20×10 400 1 – – – 250 –
30×10 630 1 – – – – 250
X Support dimensionné pour jeu de barres plat
20×5 250 QR6V4FS01 1 250 – 100 – –
20×10 400 1 – 250 – 100 –
X 30×10 630 1 – 250 – 100 –
Support linéaire pour jeu de barres courbé
BA0400 400 QR8V6SF01 1 – – – 400 –
1/4 X QR8V8SF01
BA0800 800 1 – – – – 400
Support dimensionné pour jeu de barres courbé
La distance entre le premier
support de jeu de barres et BA0400 400 QR8V4SS01 1 – – – 400 –
l'extrémité du jeu de barres ne
doit pas dépasser 1/4 de « X » BA0800 800 1 – – – – 400

Note : plus d’accessoires disponibles sur le catalogue System pro E® energy.
Catalogue
System pro E® energy

Références en rouge : produits habituellement en stock chez nos distributeurs partenaires
