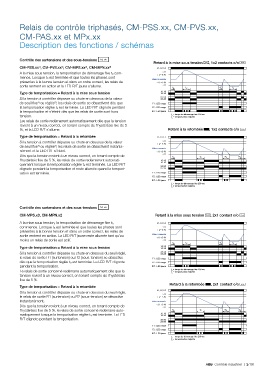

Relais de contrôle triphasés, CM-PSS.xx, CM-PVS.xx,   Relais de contrôle triphasés, CM-PSS.xx, CM-PVS.xx,

 CM-PAS.xx et MPx.xx  CM-PAS.xx et MPx.xx
 Description des fonctions / schémas  Description des fonctions / schémas



          Contrôle des surtensions et des sous-tensions j
                                                                     Retard à la mise sous tension A, 1x2 contacts c/o j
                                       2)
                  1)
          CM-PSS.xx , CM-PVS.xx , CM-MPS.xx , CM-MPN.xx 2)             L1, L2, L3
                            2)
                                                                         > U
          A la mise sous tension, la temporisation de démarrage fixe t S com-  > U - 5 %
          mence. Lorsque t S est terminée et que toutes les phases sont   Valeur mesurée
          présentes à la bonne tension et dans un ordre correct, les relais de   < U + 5 %
          sortie rentrent en action et la LED R/T jaune s'allume.        < U  t s  t v            <t v  t v
          Type de temporisation = Retard à la mise sous tension         15-18
                                                                        15-16
          Si la tension à contrôler dépasse ou chute en dessous de la valeur   25-28
                                                                        25-26
          de seuil fixe  ou réglée , les relais de sortie se désactivent dès que   F1 : LED rouge
                  1)
                         2)
          la temporisation réglée t V est terminée. La LED R/T clignote pendant   F2 : LED rouge
          la temporisation et s'éteint dès que les relais de sortie sont hors   R/T : LED jaune
          tension.                                                           t s t v  = temps de démarrage xe 200 ms
                                                                               = temporisation réglable
          Les relais de sortie redémarrent automatiquement dès que la tension
          revient à un niveau correct, en tenant compte de l'hystérésis fixe de 5
          %, et la LED R/T s'allume.                                        Retard à la retombée B, 1x2 contacts c/o j
          Type de temporisation = Retard à la retombée                 L1, L2, L3
          Si la tension à contrôler dépasse ou chute en dessous de la valeur   > U - 5 %
                                                                         > U
          de seuil fixe  ou réglée , les relais de sortie se désactivent instanta-  Valeur mesurée
                         2)
                  1)
          nément et la LED R/T s'éteint.                               < U + 5 %
          Dès que la tension revient à un niveau correct, en tenant compte de   < U  t s  t v        <t v  <t v
          l'hystérésis fixe de 5 %, les relais de sortie redémarrent automati-  15-18
          quement lorsque la temporisation réglée t V est terminée. La LED R/T   15-16
                                                                        25-28
          clignote pendant la temporisation et reste allumée quand la tempori-  25-26
          sation est terminée.                                       F1 : LED rouge
                                                                     F2 : LED rouge
                                                                    R/T : LED jaune
                                                                             t  = temps de démarrage xe 200 ms
                                                                             s
                                                                             t v  = temporisation réglable
          Contrôle des surtensions et des sous-tensions  i
          CM-MPS.x3, CM-MPN.x2                                        Retard à la mise sous tension A, 2x1 contact c/o i
          A la mise sous tension, la temporisation de démarrage fixe t S   L1, L2, L3
          commence. Lorsque t S est terminée et que toutes les phases sont   > U
          présentes à la bonne tension et dans un ordre correct, les relais de   > U - 5 %
          sortie rentrent en action. La LED R/T jaune reste allumée tant qu'au   Valeur mesurée
                                                                       < U + 5 %
          moins un relais de sortie est actif.                           < U
                                                                              t s  t v            <t v  t v
          Type de temporisation = Retard à la mise sous tension         15-18
                                                                        15-16
          Si la tension à contrôler dépasse ou chute en dessous du seuil réglé,   25-28
                                                                        25-26
          le relais de sortie R1 (surtension) ou R2 (sous-tension) se désactive   F1 : LED rouge
          dès que la temporisation réglée t V est terminée. La LED R/T clignote   F2 : LED rouge
          pendant la temporisation.                                 R/T : LED jaune
          Le relais de sortie concerné redémarre automatiquement dès que la   t s t v  = temps de démarrage xe 200 ms
                                                                               = temporisation réglable
          tension revient à un niveau correct, en tenant compte de l'hystérésis
          fixe de 5 %.
                                                                            Retard à la retombée B, 2x1 contact c/o i
          Type de temporisation = Retard à la retombée
                                                                       L1, L2, L3
          Si la tension à contrôler dépasse ou chute en dessous du seuil réglé,   > U
          le relais de sortie R1 (surtension) ou R2 (sous-tension) se désactive   > U - 5 %
          instantanément.                                            Valeur mesurée
          Dès que la tension revient à un niveau correct, en tenant compte de   < U + 5 %
                                                                         < U
          l'hystérésis fixe de 5 %, le relais de sortie concerné redémarre auto-  t s     t v        <t v  <t v
          matiquement lorsque la temporisation réglée t V est terminée. La LED   15-18
                                                                        15-16
          R/T clignote pendant la temporisation.                        25-28
                                                                        25-26
                                                                     F1 : LED rouge
                                                                     F2 : LED rouge
                                                                    R/T : LED jaune
                                                                               = temps de démarrage xe 200 ms
                                                                             t s
                                                                               = temporisation réglable
                                                                             t v
