P. 962

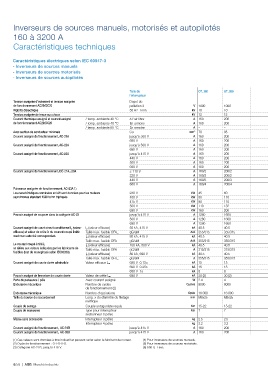

Inverseurs de sources manuels, motorisés et autopilotés
160 à 3200 A
Caractéristiques techniques
Caractéristiques électriques selon IEC 60947-3
- Inverseurs de sources manuels
- Inverseurs de sources motorisés
- Inverseurs de sources autopilotés
Taille de OT_160 OT_200
l’interrupteur
Tension assignée d’isolement et tension assignée Degré de
de fonctionnement AC20/DC20 pollution 3 V 1000 1000
Rigidité diélectrique 50 Hz 1min. kV 10 10
Tension assignée de tenue aux chocs kV 12 12
Courant thermique assigné et courant assigné / temp. ambiante 40 °C A l’air libre A 160 200
de fonctionnement AC20/DC20 / temp. ambiante 40 °C En armoire A 160 200
/ temp. ambiante 60 °C En armoire A ––
Avec section de conducteur minimale Cu mm² 70 95
Courant assigné de fonctionnement, AC-21A jusqu’à 500 V A 160 200
690 V A 160 200
Courant assigné de fonctionnement, AC-22A jusqu’à 500 V A 160 200
690 V A 160 200
Courant assigné de fonctionnement, AC-23A jusqu’à 415 V A 160 200
440 V A 160 200
500 V A 160 200
690 V A 160 200
Courant assigné de fonctionnement, DC-21A...23A ≤ 110 V A 160/2 200/2
220 V A 160/2 200/2
440 V A 160/3 200/3
660 V A 160/4 200/4
Puissance assignée de fonctionnement, AC-23A 1)
Les caractéristiques nominales en kW sont données pour les moteurs 230 V kW 45 60
asynchrones standard 1500 tr/mn triphasés 400 V kW 90 110
415 V kW 90 110
500 V kW 110 132
690 V kW 160 200
Pouvoir assigné de coupure dans la catégorie AC-23 jusqu’à 415 V A 1280 1600
500 V A 1280 1600
690 V A 1280 1600
Courant assigné de court-circuit conditionnel Ip (valeur Ip (valeur efficace) 50 kA, 415 V kA 40.5 40.5
efficace) et valeur de crête îc du courant coupé limité Taille max. fusible OFA_ gG/aM A/A 355/315 355/315
maximum autorisé correspondant. Ip (valeur efficace) 80 kA, 415 V kA 40.5 40.5
Taille max. fusible OFA_ gG/aM A/A 355/315 355/315
Le courant coupé limité îc Ip (valeur efficace) 100 kA, 500 V kA 40.5 40.5
se réfère aux valeurs indiquées par les fabricants de Taille max. fusible OFA_ gG/aM A 315/315 315/315
fusibles (test de monophasé selon IEC60269). Ip (valeur efficace) 80 kA, 690 V kA 40.5 40.5
Taille max. fusible OFA_ gG/aM A 355/315 355/315
Courant assigné de courte durée admissible Valeur efficace I cw 690 V 0.15s kA 15 15
690 V 0.25s kA 15 15
690 V 1s kA 88
Pouvoir assigné de fermeture de courte durée Valeur de crête I cm 690 V kA 30 (2) 30 (2)
Perte de puissance / pôle Avec courant assigné W 2.4 4
Endurance mécanique Nombre de cycles Cycles 8000 8000
de fonctionnement (2)
Endurance mécanique Nombre d'opérations Opér. 16 000 16 000
Taille du boulon de raccordement Long. x du diamètre du filetage mm M8x25 M8x25
métrique
Couple de serrage Couple antagoniste requis Nm 15-22 15-22
Couple de manœuvre Type pour interrupteur Nm 77
sectionneur 3 pôles
Masse sans accessoire Interrupteur 3 pôles kg 2.5 2.5
Interrupteur 4 pôles kg 3.2 3.2
Courant assigné de fonctionnement, AC-31B jusqu’à 415 V A 160 200
Courant assigné de fonctionnement, AC-33B jusqu’à 415 V A 160 200
(1) Ces valeurs sont données à titre indicatif et peuvent varier selon le fabricant de moteur. (4) Pour inverseurs de sources manuels.
(2) Cycle de fonctionnement : O-I-O-II-O. (5) Pour inverseurs de sources motorisés.
(3) Catégorie AC-21B, jusqu’à 415 V. (6) 500 V, 1 sec.
6/58 | ABB Marché industrie
