P. 965

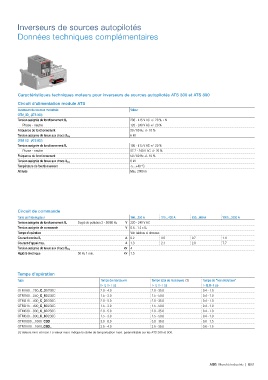

Inverseurs de sources autopilotés
Données techniques complémentaires
Caractéristiques techniques moteurs pour inverseurs de sources autopilotés ATS 300 et ATS 800
Circuit d’alimentation module ATS
Inverseurs de sources motorisés Valeur
OTM_3D_ (ATS 300)
Tension assignée de fonctionnement Ue 208 - 415 V AC +/- 20 % + N
Phase - neutre 120 - 240 V AC +/- 20 %
Fréquence de fonctionnement 50 / 60 Hz +/- 10 %
Tension assignée de tenue aux chocs Uimp 6 kV
OTM_8D_ (ATS 800)
Tension assignée de fonctionnement Ue 100 - 415 V AC +/- 20 %
Phase - neutre 57.7 - 240 V AC +/- 20 %
Fréquence de fonctionnement 50 / 60 Hz +/- 10 %
Tension assignée de tenue aux chocs Uimp 6 kV
Température de fonctionnement -5…+40 °C
Altitude Max. 2000 m
Circuit de commande
Taille de l'interrupteur 160…250 A 315…400 A 630…800 A 1000…2500 A
Tension assignée de fonctionnement Ue Degré de pollution 3 - 50/60 Hz V 220 - 240 V AC
Tension assignée de commande V 0.8…1.2 x U e
Temps d'opération Voir tableau ci-dessous
Courant nominal In A 0.2 0.5 0.7 1.8
Courant d’appel max. A 1.3 2.1 2.8 7.7
Tension assignée de tenue aux chocs Uimp kV 4
Rigidité électrique 50 Hz 1 min. kV 1.5
Temps d’opération
Type Temps de manœuvre Temps total de manœuvre (1) Temps de "noir électrique"
I - II, II - I (s) I - II, II - I (s) I - II, II - I (s)
OTM160…250_C_3D230C 2.0 - 4.0 2.0 - 35.0 0.4 - 1.0
OTM160…250_C_8D230C 1.5 - 3.0 1.5 - 50.0 0.4 - 1.0
OTM315…400_C_3D230C 2.0 - 5.0 2.0 - 35.0 0.4 - 1.0
OTM315…400_C_8D230C 1.5 - 3.0 1.5 - 50.0 0.4 - 1.0
OTM630…800_C_3D230C 2.0 - 5.0 2.0 - 35.0 0.4 - 1.0
OTM630…800_C_8D230C 1.5 - 3.0 1.5 - 50.0 0.4 - 1.0
OTM1000…1600_C3D_ 3.0 - 6.0 3.0 - 36.0 0.6 - 1.5
OTM1000…1600_C8D_ 2.5 - 4.0 2.5 - 35.0 0.6 - 1.5
(1) Valeurs mini. et maxi. La valeur maxi. indique la durée de temporisation maxi. paramétrable sur les ATS 300 et 800.
ABB Marché industrie | 6/61
