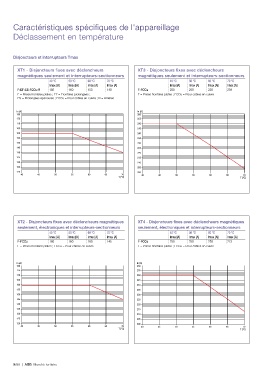

Caractéristiques spécifiques de l'appareillage
Déclassement en température

Disjoncteurs et interrupteurs Tmax

XT1 - Disjoncteurs fixes avec déclencheurs XT3 - Disjoncteurs fixes avec déclencheurs
magnétiques seulement et interrupteurs-sectionneurs magnétiques seulement et interrupteurs-sectionneurs
40 °C 50 °C 60 °C 70 °C 40 °C 50 °C 60 °C 70 °C
Imax [A] Imax [A] Imax [A] Imax [A] Imax [A] Imax [A] Imax [A] Imax [A]
F-EF-ES-FCCu-R 160 160 153 140 F-FCCu 250 250 228 204
F = Prises frontales plates ; EF = Frontales prolongées ; F = Prises frontales plates ; FCCu = Pour câbles en cuivre
ES = Prolongées épanouies ; FCCu = Pour câbles en cuivre ; R = Arrières

In [A] In [A]
180 260
175 255
170 250
165 245
160 240
155 235
150 230
145 225
140 220
135 215
130 210
125 205
120 200
40 45 50 55 60 65 70 40 45 50 55 60 65 70
T [°C] T [°C]

XT2 - Disjoncteurs fixes avec déclencheurs magnétiques XT4 - Disjoncteurs fixes avec déclencheurs magnétiques
seulement, électroniques et interrupteurs-sectionneurs seulement, électroniques et interrupteurs-sectionneurs
40 °C 50 °C 60 °C 70 °C 40 °C 50 °C 60 °C 70 °C
Imax [A] Imax [A] Imax [A] Imax [A] Imax [A] Imax [A] Imax [A] Imax [A]
F-FCCu 160 160 160 145 F-FCCu 250 250 238 213
F = Prises frontales plates ; FCCu = Pour câbles en cuivre F = Prises frontales plates ; FCCu = Pour câbles en cuivre

In [A] In [A]
180 260
175 255
170 250
165 245
160 240
155 235
150 230
145 225
140 220
135 215
130 210
125 205
120 200
40 45 50 55 60 65 70 40 45 50 55 60 65 70
T [°C] T [°C]

9/98 | ABB Marché tertiaire
