P. 1057

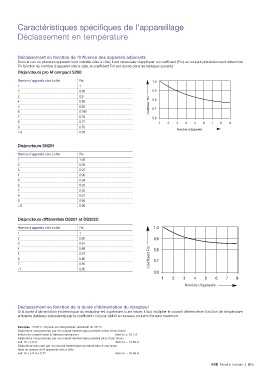

Caractéristiques spécifiques de l'appareillage
Déclassement en température
Déclassement en fonction de l'influence des appareils adjacents
Dans le cas où plusieurs appareils sont installés côte à côte, il est nécessaire d'appliquer un coefficient (Fm) au courant précédemment déterminé.
En fonction du nombre d'appareil côte à côte, le coefficient Fm est donné dans les tableaux suivants :
Disjoncteurs pro compact S200
M
Nombre d'appareils côte à côte Fm 1.0
11
2 0.95 0.9
30.9
4 0.86 0.8
5 0.82 Coefficient Fm 0.7
6 0.795
7 0.78 0.6
8 0.77 123456789
9 0.76 Nombre d’appareils
> 9 0.76
Disjoncteurs SN201
Nombre d'appareils côte à côte Fm
1 1.00
2 0.99
3 0.97
4 0.96
5 0.94
6 0.93
7 0.92
8 0.91
9 0.90
> 9 0.90
Disjoncteurs différentiels DS201 et DS202C
Nombre d'appareils côte à côte Fm
11
2 0.95
3 0.91
4 0.88
5 0.87
6 0.86 Coefficient Fm
7 0.85
>7 0.85
Nombre d’appareils
Déclassement en fonction de la durée d'alimentation du récepteur
Si la durée d'alimentation ininterrompue du récepteur est supérieure à une heure, il faut multiplier le courant déterminé en fonction de température
ambiante (tableaux précédents) par le coefficient 0.9 pour définir le nouveau courant d'emploi maximum.
Exemple : S202 C 16 pour une température ambiante de 40 °C
Disjoncteur seul parcouru par un courant ininterrompu pendant moins d'une heure.
lecture du courant dans le tableau correspond donc In = 15.1 A
Disjoncteur seul parcouru par un courant ininterrompu pendant plus d'une heure.
soit 15.1 x 0.9 donc In = 13.59 A
Disjoncteur parcouru par un courant ininterrompu pendant plus d'une heure
dans un groupe de 8 appareils côte à côte.
soit 15.1 x 0.9 x 0.77 donc In = 10.46 A
ABB Marché tertiaire | 9/97
