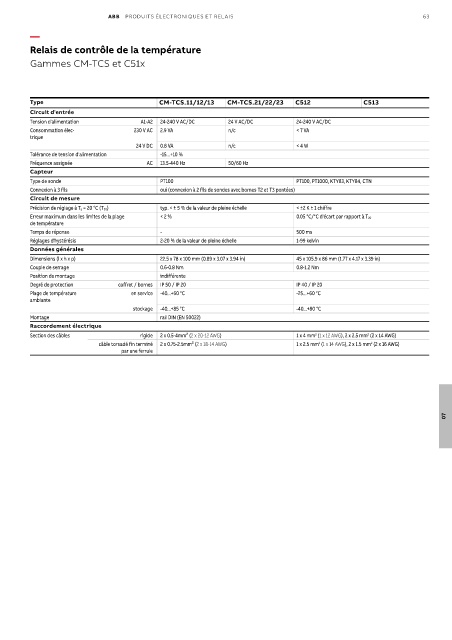

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 63

—
Relais de contrôle de la température

Gammes CM-TCS et C51x

Type CM-TCS.11/12/13 CM-TCS.21/22/23 C512 C513
Circuit d'entrée
Tension d'alimentation A1-A2 24-240 V AC/DC 24 V AC/DC 24-240 V AC/DC
Consommation élec- 230 V AC 2.9 VA n/c < 7 VA
trique
24 V DC 0.8 VA n/c < 4 W
Tolérance de tension d'alimentation -15...+10 %
Fréquence assignée AC 13.5-440 Hz 50/60 Hz
Capteur
Type de sonde PT100 PT100, PT1000, KTY83, KTY84, CTN
Connexion à 3 fils oui (connexion à 2 fils de sondes avec bornes T2 et T3 pontées)
Circuit de mesure
Précision de réglage à T a = 20 °C (T 20) typ. < ± 5 % de la valeur de pleine échelle < ±2 K ± 1 chiffre
Erreur maximum dans les limites de la plage < 2 % 0.05 °C/°C d'écart par rapport à T 20
de température
Temps de réponse - 500 ms
Réglages d'hystérésis 2-20 % de la valeur de pleine échelle 1-99 kelvin
Données générales
Dimensions (l x h x p) 22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in) 45 x 105.9 x 86 mm (1.77 x 4.17 x 3.39 in)
Couple de serrage 0.6-0.8 Nm 0.8-1.2 Nm
Position de montage indifférente
Degré de protection coffret / bornes IP 50 / IP 20 IP 40 / IP 20
Plage de température en service -40...+60 °C -25...+60 °C
ambiante
stockage -40...+85 °C -40...+80 °C
Montage rail DIN (EN 50022)
Raccordement électrique
2
Section des câbles rigide 2 x 0.5-4mm² (2 x 20-12 AWG) 1 x 4 mm (1 x 12 AWG), 2 x 2.5 mm (2 x 14 AWG)
2
2
2
câble torsadé fin terminé 2 x 0.75-2.5mm² (2 x 18-14 AWG) 1 x 2.5 mm (1 x 14 AWG), 2 x 1.5 mm (2 x 16 AWG)
par une ferrule
