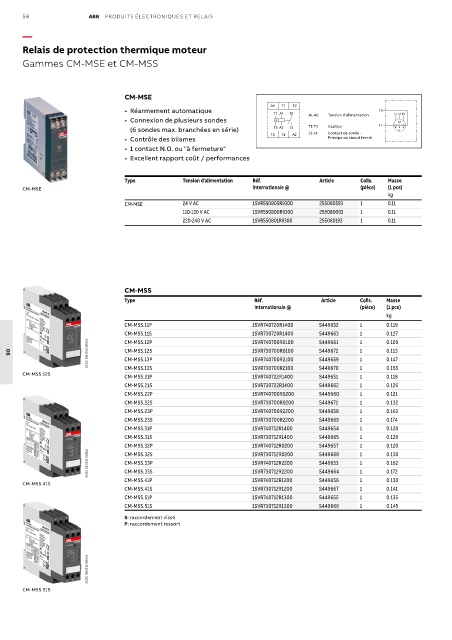

58 ABB PRODUITS ÉLECTRONIQUES ET RELAIS

—
Relais de protection thermique moteur

Gammes CM-MSE et CM-MSS

CM-MSE
2CDC 251 012 F0b03 • Réarmement automatique A1-A2 Tension d'alimentation

• Connexion de plusieurs sondes
T1-T2
Capteur
(6 sondes max. branchées en série)
• Contrôle des bilames 13-14 Contact de sortie -
Principe du circuit fermé

• 1 contact N.O. ou "à fermeture"
• Excellent rapport coût / performances
Type Tension d'alimentation Réf. Article Colis. Masse
CM-MSE internationale @ (pièce) (1 pce)
kg
CM-MSE 24 V AC 1SVR550805R9300 255080593 1 0.11
110-130 V AC 1SVR550800R9300 255080093 1 0.11
220-240 V AC 1SVR550801R9300 255080193 1 0.11

CM-MSS
Type Réf. Article Colis. Masse
internationale @ (pièce) (1 pce)
kg
CM-MSS.11P 1SVR740720R1400 S449652 1 0.119
CM-MSS.11S 1SVR730720R1400 S449663 1 1 0.127
CM-MSS.12P
S449661
0.105
2CDC 251 004 V0014 CM-MSS.12S 1SVR730700R0100 S449672 1 1 0.113
1SVR740700R0100
06
0.147
1SVR740700R2100
CM-MSS.13P
S449659
CM-MSS.12S CM-MSS.13S 1SVR730700R2100 S449670 1 0.155
CM-MSS.21P 1SVR740722R1400 S449651 1 0.118
CM-MSS.21S 1SVR730722R1400 S449662 1 0.126
CM-MSS.22P 1SVR740700R0200 S449660 1 0.121
CM-MSS.22S 1SVR730700R0200 S449671 1 0.132
CM-MSS.23P 1SVR740700R2200 S449658 1 0.163
CM-MSS.23S 1SVR730700R2200 S449669 1 0.174
CM-MSS.31P 1SVR740712R1400 S449654 1 0.120
CM-MSS.31S 1SVR730712R1400 S449665 1 0.128
CM-MSS.32P 1SVR740712R0200 S449657 1 0.120
2CDC 251 013 V0014 CM-MSS.32S 1SVR730712R0200 S449668 1 1 1 0.130
CM-MSS.33P
0.162
S449653
1SVR740712R2200
S449664
0.172
1SVR730712R2200
CM-MSS.33S
CM-MSS.41S CM-MSS.41P 1SVR740712R1200 S449656 1 0.130
CM-MSS.41S 1SVR730712R1200 S449667 1 0.141
CM-MSS.51P 1SVR740712R1300 S449655 1 0.135
CM-MSS.51S 1SVR730712R1300 S449666 1 0.145
S: raccordement vissé
P: raccordement ressort
2CDC 251 014 V0014

CM-MSS.51S
