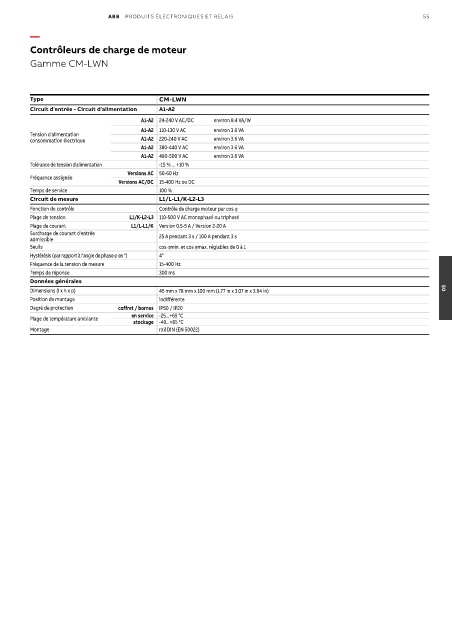

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 55

—
Contrôleurs de charge de moteur

Gamme CM-LWN

Type CM-LWN
Circuit d'entrée - Circuit d'alimentation A1-A2
A1-A2 24-240 V AC/DC environ 8.4 VA/W
A1-A2 110-130 V AC environ 3.6 VA
Tension d'alimentation
consommation électrique A1-A2 220-240 V AC environ 3.6 VA
A1-A2 380-440 V AC environ 3.6 VA
A1-A2 480-500 V AC environ 3.6 VA
Tolérance de tension d'alimentation -15 % ... +10 %
Versions AC 50-60 Hz
Fréquence assignée
Versions AC/DC 15-400 Hz ou DC
Temps de service 100 %
Circuit de mesure L1/L-L1/K-L2-L3
Fonction de contrôle Contrôle de charge moteur par cos φ
Plage de tension L1/K-L2-L3 110-500 V AC monophasé ou triphasé
Plage de courant L1/L-L1/K Version 0.5-5 A / Version 2-20 A
Surcharge de courant d'entrée 25 A pendant 3 s / 100 A pendant 3 s
admissible
Seuils cos φmin. et cos φmax. réglables de 0 à 1
Hystérésis (par rapport à l'angle de phase φ en °) 4°
Fréquence de la tension de mesure 15-400 Hz
Temps de réponse 300 ms
Données générales
Dimensions (l x h x p) 45 mm x 78 mm x 100 mm (1.77 in x 3.07 in x 3.94 in) 05
Position de montage indifférente
Degré de protection coffret / bornes IP50 / IP20
en service -25...+65 °C
Plage de température ambiante
stockage -40...+85 °C
Montage rail DIN (EN 50022)
