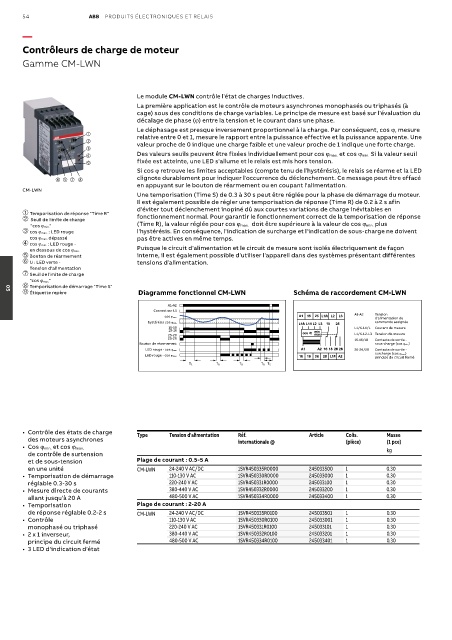

54 ABB PRODUITS ÉLECTRONIQUES ET RELAIS

—
Contrôleurs de charge de moteur

Gamme CM-LWN

Le module CM-LWN contrôle l'état de charges inductives.
1SVR 450 335 F0100 cage) sous des conditions de charge variables. Le principe de mesure est basé sur l'évaluation du
La première application est le contrôle de moteurs asynchrones monophasés ou triphasés (à
décalage de phase (φ) entre la tension et le courant dans une phase.

Le déphasage est presque inversement proportionnel à la charge. Par conséquent, cos φ, mesure
relative entre 0 et 1, mesure le rapport entre la puissance effective et la puissance apparente. Une
valeur proche de 0 indique une charge faible et une valeur proche de 1 indique une forte charge.

Des valeurs seuils peuvent être fixées individuellement pour cos φ max. et cos φ min. Si la valeur seuil
fixée est atteinte, une LED s'allume et le relais est mis hors tension.
Si cos φ retrouve les limites acceptables (compte tenu de l'hystérésis), le relais se réarme et la LED
clignote durablement pour indiquer l'occurrence du déclenchement. Ce message peut être effacé
en appuyant sur le bouton de réarmement ou en coupant l'alimentation.
CM-LWN
Une temporisation (Time S) de 0.3 à 30 s peut être réglée pour la phase de démarrage du moteur.
Il est également possible de régler une temporisation de réponse (Time R) de 0.2 à 2 s afin
d'éviter tout déclenchement inopiné dû aux courtes variations de charge inévitables en
➀ Temporisation de réponse "Time R" fonctionnement normal. Pour garantir le fonctionnement correct de la temporisation de réponse
➁--Seuil de limite de charge
"cos φ min." (Time R), la valeur réglée pour cos φ max. doit être supérieure à la valeur de cos φ min. plus
➂- cos φ max. : LED rouge l'hystérésis. En conséquence, l'indication de surcharge et l'indication de sous-charge ne doivent
cos φ max. dépassé pas être actives en même temps.
➃--cos φ min. : LED rouge - Puisque le circuit d'alimentation et le circuit de mesure sont isolés électriquement de façon
en dessous de cos φ min.
➄-Bouton de réarmement interne, il est également possible d'utiliser l'appareil dans des systèmes présentant différentes
➅--U : LED verte - tensions d'alimentation.
Tension d'alimentation
➆- Seuil de limite de charge
"cos φ max."
➇- Temporisation de démarrage "Time S"
➈-Étiquette repère Diagramme fonctionnel CM-LWN Schéma de raccordement CM-LWN
05
A1-A2
Courant sur L1
A1-A2 Tension
cos φ max. d'alimentation de
hystérésis cos φ min. commande assignée
15-18 L1/K-L1/L Courant de mesure
15-16
25-28 L1/K-L2-L3 Tension de mesure
25-26 15-16/18 Contacts de sortie -
Bouton de réarmement sous-charge (cos φ min.)
LED rouge - cos φ min. 25-26/28 Contacts de sortie -
surcharge (cos φ max.)
LED rouge - cos φ max. principe du circuit fermé
T S T R T R T R T S

• Contrôle des états de charge Type Tension d'alimentation Réf. Article Colis. Masse
des moteurs asynchrones internationale @ (pièce) (1 pce)
• Cos φ min. et cos φ max. kg
de contrôle de surtension
et de sous-tension Plage de courant : 0.5-5 A
en une unité CM-LWN 24-240 V AC/DC 1SVR450335R0000 245033500 1 0.30
• Temporisation de démarrage 110-130 V AC 1SVR450330R0000 245033000 1 0.30
réglable 0.3-30 s 220-240 V AC 1SVR450331R0000 245033100 1 0.30
• Mesure directe de courants 380-440 V AC 1SVR450332R0000 245033200 1 0.30
allant jusqu'à 20 A 480-500 V AC 1SVR450334R0000 245033400 1 0.30
• Temporisation Plage de courant : 2-20 A
de réponse réglable 0.2-2 s CM-LWN 24-240 V AC/DC 1SVR450335R0100 245033501 1 0.30
• Contrôle 110-130 V AC 1SVR450330R0100 245033001 1 0.30
monophasé ou triphasé 220-240 V AC 1SVR450331R0100 245033101 1 0.30
• 2 x 1 inverseur, 380-440 V AC 1SVR450332R0100 245033201 1 0.30
principe du circuit fermé 480-500 V AC 1SVR450334R0100 245033401 1 0.30
• 3 LED d'indication d'état
