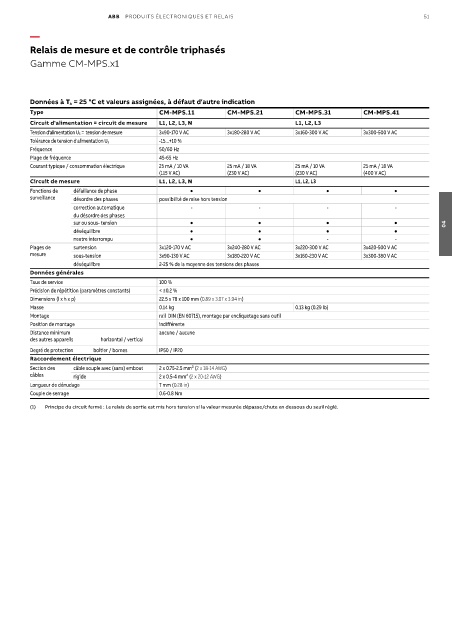

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 51

— —
Relais de mesure et de contrôle triphasés Relais de mesure et de contrôle triphasés

Gammes CM-PSS.xx, CM-PVS.xx et CM-PAS.xx Gamme CM-MPS.x1

Données à T a = 25 °C et valeurs assignées, à défaut d'autre indication
Type CM-MPS.11 CM-MPS.21 CM-MPS.31 CM-MPS.41
Circuit d'alimentation = circuit de mesure L1, L2, L3, N L1, L2, L3
Tension d'alimentation U S = tension de mesure 3x90-170 V AC 3x180-280 V AC 3x160-300 V AC 3x300-500 V AC
Tolérance de tension d'alimentation U S -15...+10 %
Fréquence 50/60 Hz
Plage de fréquence 45-65 Hz
Courant typique / consommation électrique 25 mA / 10 VA 25 mA / 18 VA 25 mA / 10 VA 25 mA / 18 VA
(115 V AC) (230 V AC) (230 V AC) (400 V AC)
Circuit de mesure L1, L2, L3, N L1, L2, L3
Fonctions de défaillance de phase
surveillance désordre des phases possibilité de mise hors tension
correction automatique - - - -
du désordre des phases
sur ou sous- tension 04
déséquilibre
neutre interrompu - -
Plages de surtension 3x120-170 V AC 3x240-280 V AC 3x220-300 V AC 3x420-500 V AC
mesure sous-tension 3x90-130 V AC 3x180-220 V AC 3x160-230 V AC 3x300-380 V AC
déséquilibre 2-25 % de la moyenne des tensions des phases
Données générales
Taux de service 100 %
Précision de répétition (paramètres constants) < ±0.2 %
Dimensions (l x h x p) 22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in)
Masse 0.14 kg 0.13 kg (0.29 lb)
Montage rail DIN (EN 60715), montage par encliquetage sans outil
Position de montage indifférente
Distance minimum aucune / aucune
des autres appareils horizontal / vertical
Degré de protection boîtier / bornes IP50 / IP20
Raccordement électrique
Section des câble souple avec (sans) embout 2 x 0.75-2.5 mm² (2 x 18-14 AWG)
câbles rigide 2 x 0.5-4 mm² (2 x 20-12 AWG)
Longueur de dénudage 7 mm (0.28 in)
Couple de serrage 0.6-0.8 Nm
(1) Principe du circuit fermé : Le relais de sortie est mis hors tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
