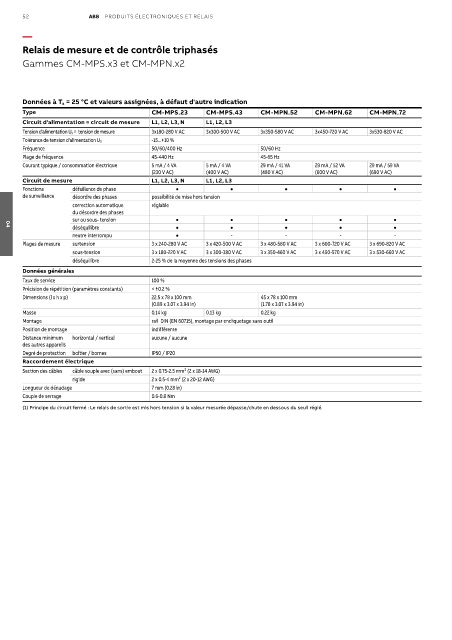

52 ABB PRODUITS ÉLECTRONIQUES ET RELAIS

—
Relais de mesure et de contrôle triphasés

Gammes CM-MPS.x3 et CM-MPN.x2

Données à T a = 25 °C et valeurs assignées, à défaut d'autre indication
Type CM-MPS.23 CM-MPS.43 CM-MPN.52 CM-MPN.62 CM-MPN.72
Circuit d'alimentation = circuit de mesure L1, L2, L3, N L1, L2, L3
Tension d'alimentation U S = tension de mesure 3x180-280 V AC 3x300-500 V AC 3x350-580 V AC 3x450-720 V AC 3x530-820 V AC
Tolérance de tension d'alimentation U S -15...+10 %
Fréquence 50/60/400 Hz 50/60 Hz
Plage de fréquence 45-440 Hz 45-65 Hz
Courant typique / consommation électrique 5 mA / 4 VA 5 mA / 4 VA 29 mA / 41 VA 29 mA / 52 VA 29 mA / 59 VA
(230 V AC) (400 V AC) (480 V AC) (600 V AC) (690 V AC)
Circuit de mesure L1, L2, L3, N L1, L2, L3
Fonctions défaillance de phase
de surveillance désordre des phases possibilité de mise hors tension
correction automatique réglable
du désordre des phases
sur ou sous- tension
déséquilibre
04
neutre interrompu - - - -
Plages de mesure surtension 3 x 240-280 V AC 3 x 420-500 V AC 3 x 480-580 V AC 3 x 600-720 V AC 3 x 690-820 V AC
sous-tension 3 x 180-220 V AC 3 x 300-380 V AC 3 x 350-460 V AC 3 x 450-570 V AC 3 x 530-660 V AC
déséquilibre 2-25 % de la moyenne des tensions des phases
Données générales
Taux de service 100 %
Précision de répétition (paramètres constants) < ±0.2 %
Dimensions (l x h x p) 22.5 x 78 x 100 mm 45 x 78 x 100 mm
(0.89 x 3.07 x 3.94 in) (1.78 x 3.07 x 3.94 in)
Masse 0.14 kg 0.13 kg 0.22 kg
Montage rail DIN (EN 60715), montage par encliquetage sans outil
Position de montage indifférente
Distance minimum horizontal / vertical aucune / aucune
des autres appareils
Degré de protection boîtier / bornes IP50 / IP20
Raccordement électrique
Section des câbles câble souple avec (sans) embout 2 x 0.75-2.5 mm² (2 x 18-14 AWG)
rigide 2 x 0.5-4 mm² (2 x 20-12 AWG)
Longueur de dénudage 7 mm (0.28 in)
Couple de serrage 0.6-0.8 Nm
(1) Principe du circuit fermé : Le relais de sortie est mis hors tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
