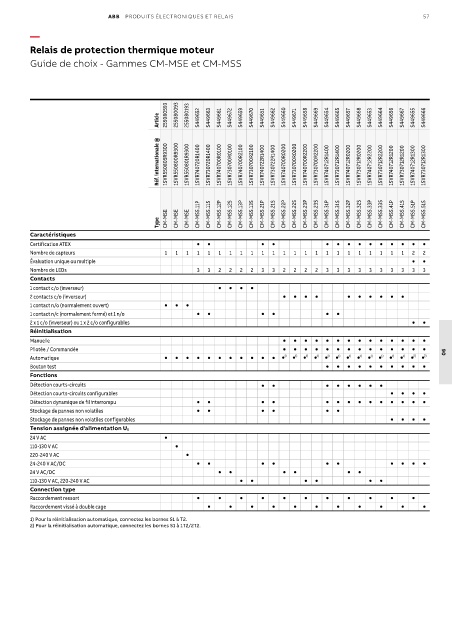

Relais de protection thermique moteur

Guide de choix - Gammes CM-MSE et CM-MSS

Article 255080593 255080093 255080193 S449652 S449663 S449661 S449672 S449659 S449670 S449651 S449662 S449660 S449671 S449658 S449669 S449654 S449665 S449657 S449668 S449653 S449664 S449656 S449667 S449655 S449666

Réf. internationale @ 1SVR550805R9300 1SVR550800R9300 1SVR550801R9300 1SVR740720R1400 1SVR730720R1400 1SVR740700R0100 1SVR730700R0100 1SVR740700R2100 1SVR730700R2100 1SVR740722R1400 1SVR730722R1400 1SVR740700R0200 1SVR730700R0200 1SVR740700R2200 1SVR730700R2200 1SVR740712R1400 1SVR730712R1400 1SVR740712R0200 1SVR730712R0200 1SVR740712R2200 1SVR730712R2200 1SVR740712R1200 1SVR730712R1200 1SVR740712R1300 1S

Type CM-MSE CM-MSE CM-MSE CM-MSS.11P CM-MSS.11S CM-MSS.12P CM-MSS.12S CM-MSS.13P CM-MSS.13S CM-MSS.21P CM-MSS.21S CM-MSS.22P CM-MSS.22S CM-MSS.23P CM-MSS.23S CM-MSS.31P CM-MSS.31S CM-MSS.32P CM-MSS.32S CM-MSS.33P CM-MSS.33S CM-MSS.41P CM-MSS.41S CM-MSS.51P CM-MSS.51S
Caractéristiques
Certification ATEX
Nombre de capteurs 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2
Évaluation unique ou multiple
Nombre de LEDs 3 3 2 2 2 2 3 3 2 2 2 2 3 3 3 3 3 3 3 3 3 3
Contacts
1 contact c/o (inverseur)
2 contacts c/o (inverseur)
1 contact n/o (normalement ouvert)
1 contact n/c (normalement fermé) et 1 n/o
2 x 1 c/o (inverseur) ou 1 x 2 c/o configurables
Réinitialisation
Manuelle
Pilotée / Commandée 06
Automatique 1) 1) 1) 1) 1) 1) 1) 1) 1) 1) 1) 1) 2) 2)
Bouton test
Fonctions
Détection courts-circuits
Détection courts-circuits configurables
Détection dynamique de fil interrompu
Stockage de pannes non volatiles
Stockage de pannes non volatiles configurables
Tension assignée d'alimentation U S
24 V AC
110-130 V AC
220-240 V AC
24-240 V AC/DC
24 V AC/DC
110-130 V AC, 220-240 V AC
Connection type
Raccordement ressort
Raccordement vissé à double cage
1) Pour la réinitialisation automatique, connectez les bornes S1 à T2.
2) Pour la réinitialisation automatique, connectez les bornes S1 à 1T2/2T2.
