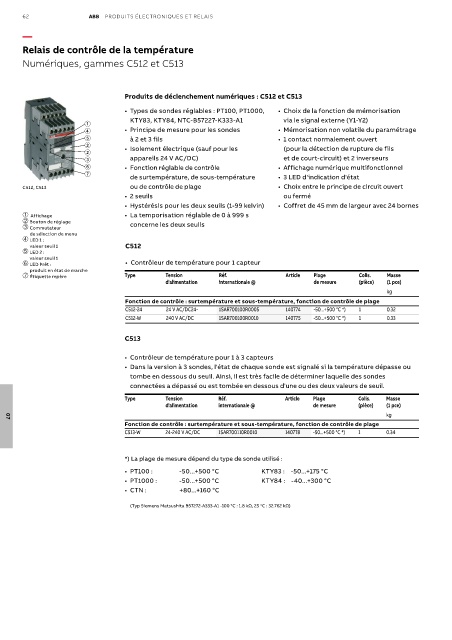

62 ABB PRODUITS ÉLECTRONIQUES ET RELAIS

—
Relais de contrôle de la température

Numériques, gammes C512 et C513

Produits de déclenchement numériques : C512 et C513
1SVC 110 000 F0557 • Types de sondes réglables : PT100, PT1000, • Choix de la fonction de mémorisation

KTY83, KTY84, NTC-B57227-K333-A1
via le signal externe (Y1-Y2)

• Principe de mesure pour les sondes • Mémorisation non volatile du paramétrage
• 1 contact normalement ouvert
à 2 et 3 fils
• Isolement électrique (sauf pour les (pour la détection de rupture de fils

appareils 24 V AC/DC) et de court-circuit) et 2 inverseurs
• Fonction réglable de contrôle • Affichage numérique multifonctionnel

de surtempérature, de sous-température • 3 LED d'indication d'état
C512, C513 ou de contrôle de plage • Choix entre le principe de circuit ouvert
• 2 seuils ou fermé
• Hystérésis pour les deux seuils (1-99 kelvin) • Coffret de 45 mm de largeur avec 24 bornes
➀-Affichage • La temporisation réglable de 0 à 999 s
➁-Bouton de réglage concerne les deux seuils
➂--Commutateur
de sélection de menu
➃--LED 1 :
valeur seuil 1 C512
➄- LED 2 :
valeur seuil 1
➅--LED Prêt : • Contrôleur de température pour 1 capteur
produit en état de marche
➆-Étiquette repère Type Tension Réf. Article Plage Colis. Masse
d'alimentation internationale @ de mesure (pièce) (1 pce)
kg
Fonction de contrôle : surtempérature et sous-température, fonction de contrôle de plage
C512-24 24 V AC/DC24- 1SAR700100R0005 140774 -50...+500 °C *) 1 0.32
C512-W 240 V AC/DC 1SAR700100R0010 140775 -50...+500 °C *) 1 0.33

C513

• Contrôleur de température pour 1 à 3 capteurs
• Dans la version à 3 sondes, l'état de chaque sonde est signalé si la température dépasse ou
tombe en dessous du seuil. Ainsi, il est très facile de déterminer laquelle des sondes
connectées a dépassé ou est tombée en dessous d'une ou des deux valeurs de seuil.
Type Tension Réf. Article Plage Colis. Masse
d'alimentation internationale @ de mesure (pièce) (1 pce)
kg
07
Fonction de contrôle : surtempérature et sous-température, fonction de contrôle de plage
C513-W 24-240 V AC/DC 1SAR700110R0010 140778 -50...+500 °C *) 1 0.34

*) La plage de mesure dépend du type de sonde utilisé :
• PT100 : -50...+500 °C KTY83 : -50...+175 °C
• PT1000 : -50...+500 °C KTY84 : -40...+300 °C
• CTN : +80...+160 °C

(Typ Siemens Matsushita B57272-A333-A1 -100 °C : 1.8 kΩ, 25 °C : 32.762 kΩ)
