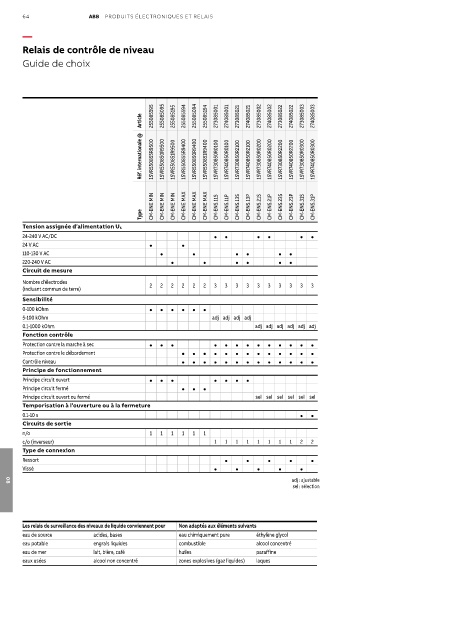

64 ABB PRODUITS ÉLECTRONIQUES ET RELAIS

—
Relais de contrôle de niveau

Guide de choix

Article 255085595 255085095 255085195 255085594 255085094 255085194 273085001 274085001 273085021 274085021 273085002 274085002 273085022 274085022 273085003 274085003

Réf. internationale @ 1SVR550855R9500 1SVR550850R9500 1SVR550851R9500 1SVR550855R9400 1SVR550850R9400 1SVR550851R9400 1SVR730850R0100 1SVR740850R0100 1SVR730850R2100 1SVR740850R2100 1SVR730850R0200 1SVR740850R0200 1SVR730850R2200 1SVR740850R2200 1SVR730850R0300 1SVR740850R0300

CM-ENE MIN CM-ENE MIN CM-ENE MIN CM-ENE MAX CM-ENE MAX CM-ENE MAX CM-ENS.11S CM-ENS.11P CM-ENS.13S CM-ENS.13P CM-ENS.21S CM-ENS.21P CM-ENS.23S CM-ENS.23P CM-ENS.31S CM-ENS.31P
Type

Tension assignée d’alimentation U S
24-240 V AC/DC
24 V AC
110-130 V AC
220-240 V AC
Circuit de mesure
Nombre d’électrodes
(incluant commun de terre) 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3
Sensibilité
0-100 kOhm
5-100 kOhm adj adj adj adj
0.1-1000 kOhm adj adj adj adj adj adj
Fonction contrôle
Protection contre la marche à sec
Protection contre le débordement
Contrôle niveau
Principe de fonctionnement
Principe circuit ouvert
Principe circuit fermé
Principe circuit ouvert ou fermé sel sel sel sel sel sel
Temporisation à l’ouverture ou à la fermeture
0.1-10 s
Circuits de sortie
n/o 1 1 1 1 1 1
c/o (inverseur) 1 1 1 1 1 1 1 1 2 2
Type de connexion
Ressort
Vissé
adj : ajustable
sel : sélection
08

Les relais de surveillance des niveaux de liquide conviennent pour Non adaptés aux éléments suivants
eau de source acides, bases eau chimiquement pure éthylène glycol
eau potable engrais liquides combustible alcool concentré
eau de mer lait, bière, café huiles paraffine
eaux usées alcool non concentré zones explosives (gaz liquides) laques
