ABB PRODUITS ÉLECTRONIQUES ET RELAIS 53

—

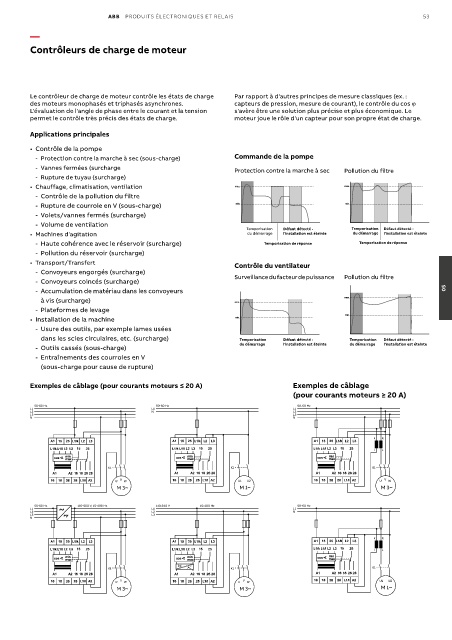

Contrôleurs de charge de moteur

Le contrôleur de charge de moteur contrôle les états de charge Par rapport à d'autres principes de mesure classiques (ex. :
des moteurs monophasés et triphasés asynchrones. capteurs de pression, mesure de courant), le contrôle du cos φ
L'évaluation de l'angle de phase entre le courant et la tension s'avère être une solution plus précise et plus économique. Le
permet le contrôle très précis des états de charge. moteur joue le rôle d'un capteur pour son propre état de charge.
Applications principales

• Contrôle de la pompe
- Protection contre la marche à sec (sous-charge) Commande de la pompe
- Vannes fermées (surcharge Protection contre la marche à sec Pollution du filtre
- Rupture de tuyau (surcharge)
• Chauffage, climatisation, ventilation
- Contrôle de la pollution du filtre
- Rupture de courroie en V (sous-charge)
- Volets/vannes fermés (surcharge)
- Volume de ventilation
Temporisation Défaut détecté - Temporisation Défaut détecté -
• Machines d'agitation du démarrage l'installation est éteinte du démarrage l'installation est éteinte
- Haute cohérence avec le réservoir (surcharge) Temporisation de réponse Temporisation de réponse
- Pollution du réservoir (surcharge)
• Transport/Transfert Contrôle du ventilateur
- Convoyeurs engorgés (surcharge) Surveillance du facteur de puissance Pollution du filtre
- Convoyeurs coincés (surcharge)
- Accumulation de matériau dans les convoyeurs 05
à vis (surcharge)
- Plateformes de levage
• Installation de la machine
- Usure des outils, par exemple lames usées
dans les scies circulaires, etc. (surcharge) Temporisation Défaut détecté - Temporisation Défaut détecté -
du démarrage l'installation est éteinte du démarrage l'installation est éteinte
- Outils cassés (sous-charge)
- Entraînements des courroies en V
(sous-charge pour cause de rupture)

Exemples de câblage (pour courants moteurs ≤ 20 A) Exemples de câblage
(pour courants moteurs ≥ 20 A)
50-60 Hz 50-60 Hz 50-60 Hz
L1 L1 L1
L2 N L2
L3 L3
N N
k K
l L

K1 K1 K1
U V W U1 U2 U V W
M 3~ M 1~ M 3~

50-60 Hz 110-500 V, 15-400 Hz 110-240 V 15-400 Hz 50-60 Hz
L1 ~ L1 L1
L2 L2 N
L3 ~ L3
N
k K
l L

DC
K1 AC K1 K1
U V W U V W U1 U2
M 3~ M 3~ M 1~
