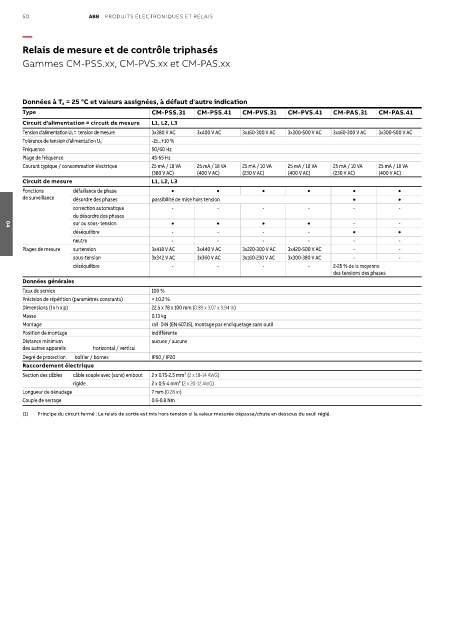

50 ABB PRODUITS ÉLECTRONIQUES ET RELAIS

—
Relais de mesure et de contrôle triphasés

Gammes CM-PSS.xx, CM-PVS.xx et CM-PAS.xx

Données à T a = 25 °C et valeurs assignées, à défaut d'autre indication
Type CM-PSS.31 CM-PSS.41 CM-PVS.31 CM-PVS.41 CM-PAS.31 CM-PAS.41
Circuit d'alimentation = circuit de mesure L1, L2, L3
Tension d'alimentation U S = tension de mesure 3x380 V AC 3x400 V AC 3x160-300 V AC 3x300-500 V AC 3x160-300 V AC 3x300-500 V AC
Tolérance de tension d'alimentation U S -15...+10 %
Fréquence 50/60 Hz
Plage de fréquence 45-65 Hz
Courant typique / consommation électrique 25 mA / 18 VA 25 mA / 18 VA 25 mA / 10 VA 25 mA / 18 VA 25 mA / 10 VA 25 mA / 18 VA
(380 V AC) (400 V AC) (230 V AC) (400 V AC) (230 V AC) (400 V AC)
Circuit de mesure L1, L2, L3
Fonctions défaillance de phase
de surveillance désordre des phases possibilité de mise hors tension
correction automatique - - - - - -
du désordre des phases
sur ou sous- tension - -
04
déséquilibre - - - -
neutre - - - - - -
Plages de mesure surtension 3x418 V AC 3x440 V AC 3x220-300 V AC 3x420-500 V AC - -
sous-tension 3x342 V AC 3x360 V AC 3x160-230 V AC 3x300-380 V AC - -
déséquilibre - - - - 2-25 % de la moyenne
des tensions des phases
Données générales
Taux de service 100 %
Précision de répétition (paramètres constants) < ±0.2 %
Dimensions (l x h x p) 22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in)
Masse 0.13 kg
Montage rail DIN (EN 60715), montage par encliquetage sans outil
Position de montage indifférente
Distance minimum aucune / aucune
des autres appareils horizontal / vertical
Degré de protection boîtier / bornes IP50 / IP20
Raccordement électrique
Section des câbles câble souple avec (sans) embout 2 x 0.75-2.5 mm² (2 x 18-14 AWG)
rigide 2 x 0.5-4 mm² (2 x 20-12 AWG)
Longueur de dénudage 7 mm (0.28 in)
Couple de serrage 0.6-0.8 Nm

(1) Principe du circuit fermé : Le relais de sortie est mis hors tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
