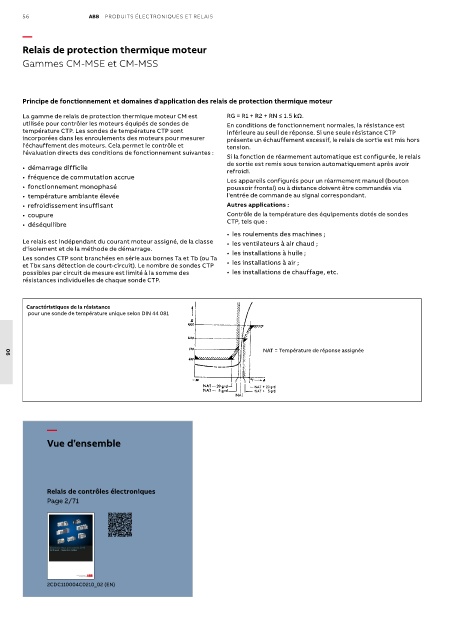

56               ABB  PRODUITS ÉLECTRONIQUES ET RELAIS

       —
       Relais de protection thermique moteur

       Gammes CM-MSE et CM-MSS




       Principe de fonctionnement et domaines d'application des relais de protection thermique moteur
       La gamme de relais de protection thermique moteur CM est   RG = R1 + R2 + RN ≤ 1.5 kΩ.
       utilisée pour contrôler les moteurs équipés de sondes de   En conditions de fonctionnement normales, la résistance est
       température CTP. Les sondes de température CTP sont   inférieure au seuil de réponse. Si une seule résistance CTP
       incorporées dans les enroulements des moteurs pour mesurer   présente un échauffement excessif, le relais de sortie est mis hors
       l'échauffement des moteurs. Cela permet le contrôle et   tension.
       l'évaluation directs des conditions de fonctionnement suivantes :
                                                             Si la fonction de réarmement automatique est configurée, le relais
                                                             de sortie est remis sous tension automatiquement après avoir
       •  démarrage difficile                                refroidi.
       •  fréquence de commutation accrue                    Les appareils configurés pour un réarmement manuel (bouton
       •   fonctionnement monophasé                          poussoir frontal) ou à distance doivent être commandés via
       •  température ambiante élevée                        l'entrée de commande au signal correspondant.
       •  refroidissement insuffisant                        Autres applications :
       •  coupure                                            Contrôle de la température des équipements dotés de sondes
       •  déséquilibre                                       CTP, tels que :
                                                             •  les roulements des machines ;
       Le relais est indépendant du courant moteur assigné, de la classe   •  les ventilateurs à air chaud ;
       d'isolement et de la méthode de démarrage.            •  les installations à huile ;
       Les sondes CTP sont branchées en série aux bornes Ta et Tb (ou Ta
       et Tbx sans détection de court-circuit). Le nombre de sondes CTP   •  les installations à air ;
       possibles par circuit de mesure est limité à la somme des   •  les installations de chauffage, etc.
       résistances individuelles de chaque sonde CTP.


          Caractéristiques de la résistance
        pour une sonde de température unique selon DIN 44 081




                                                                      NAT = Température de réponse assignée
