P. 513

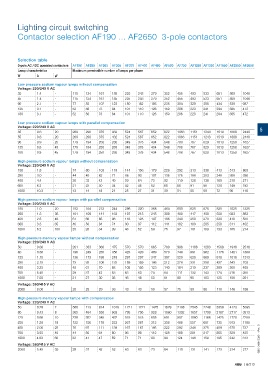

Lighting circuit switching
Contactor selection AF190 ... AF2650 3-pole contactors
Selection table
3-pole AC / DC operated contactors AF190 AF205 AF265 AF305 AF370 AF400 AF460 AF580 AF750 AF1250 AF1350 AF1650 AF2050 AF2650
Lamp characteristics Maximum permissible number of lamps per phase
W A μF
Low pressure sodium vapour lamps without compensation
Voltage: 220/240 V AC
35 1.4 - 115 124 161 185 225 243 279 352 455 493 533 651 809 1046
55 1.4 - 115 124 161 185 225 243 279 352 455 493 533 651 809 1046
90 2.1 - 77 83 107 123 150 162 186 235 304 329 355 434 539 697
135 3.1 - 52 56 73 84 101 110 126 159 206 223 241 294 365 472
180 3.1 - 52 56 73 84 101 110 126 159 206 223 241 294 365 472
Low pressure sodium vapour lamps with parallel compensation
Voltage: 220/240 V AC 5
35 0.6 20 269 290 375 432 524 567 652 822 1063 1151 1243 1519 1888 2440
55 0.6 20 269 290 375 432 524 567 652 822 1063 1151 1243 1519 1888 2440
90 0.9 25 179 194 250 288 349 378 434 548 708 767 829 1013 1258 1627
135 0.9 45 179 194 250 288 349 378 434 548 708 767 829 1013 1258 1627
180 0.9 45 179 194 250 288 349 378 434 548 708 767 829 1013 1258 1627
High pressure sodium vapour lamps without compensation
Voltage: 220/240 V AC
150 1.8 - 74 80 103 119 144 156 179 226 292 313 338 413 513 663
250 3.0 - 44 48 62 71 86 93 107 135 175 188 203 248 308 398
400 4.4 - 30 33 42 49 59 64 73 92 119 128 138 169 210 271
600 6.2 - 21 23 30 34 42 45 52 65 85 91 98 120 149 192
1000 10.3 - 13 14 18 21 25 27 31 39 51 55 59 72 90 116
High pressure sodium vapour lamps with parallel compensation
Voltage: 220/240 V AC
150 1.0 20 152 164 212 244 296 320 368 464 600 625 675 825 1025 1325
250 1.5 36 101 109 141 163 197 213 245 309 400 417 450 550 683 883
400 2.5 48 61 66 85 98 118 128 147 186 240 250 270 330 410 530
600 3.3 65 46 50 64 74 90 97 112 141 182 189 205 250 311 402
1000 6.2 100 25 26 34 39 48 52 59 75 97 101 109 133 165 214
High pressure mercury vapour lamps without compensation
Voltage: 220/240 V AC
50 0.60 - 261 333 380 475 570 570 665 760 998 1188 1283 1568 1948 2518
80 0.80 - 196 249 285 356 428 428 499 570 748 891 962 1176 1461 1888
125 1.15 - 136 173 198 248 297 297 347 397 520 620 669 818 1016 1313
250 2.15 - 73 93 106 133 159 159 186 212 278 331 358 437 543 703
400 3.25 - 48 61 70 88 105 105 123 140 184 219 237 289 360 465
700 5.40 - 29 37 42 53 63 63 74 84 111 132 143 174 216 280
1000 7.50 - 21 27 30 38 46 46 53 61 80 95 103 125 156 201
Voltage: 380/415 V AC
2000 8.00 - 20 25 29 36 43 43 50 57 75 89 96 118 146 189
High pressure mercury vapour lamps with compensation
Voltage: 220/240 V AC
50 0.28 7 560 713 814 1018 1221 1221 1425 1629 2138 2545 2748 3359 4173 5395
80 0.43 8 365 464 530 663 795 795 928 1060 1392 1657 1790 2187 2717 3513
125 0.66 10 238 302 345 432 518 518 605 691 907 1080 1166 1425 1770 2289
250 1.28 18 122 156 178 223 267 267 312 356 468 557 601 735 913 1180
400 2.05 25 76 97 111 139 167 167 195 222 292 348 375 459 570 737
700 3.55 40 44 56 64 80 96 96 112 128 169 201 217 265 329 425
1000 4.83 60 32 41 47 59 71 71 83 94 124 148 159 195 242 313 1SBC101961S0201 - Rev. B
Voltage: 380/415 V AC
2000 5.45 35 29 37 42 52 63 63 73 84 110 131 141 173 214 277
ABB | 5/313
