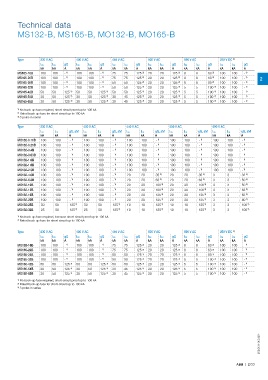

Technical data
MS132-B, MS165-B, MO132-B, MO165-B

Type 230 V AC 400 V AC 440 V AC 500 V AC 690 V AC 250 V DC 3)
I CS I CU gG I CS I CU gG I CS I CU gG I CS I CU gG I CS I CU gG I CS I CU gG
kA kA A kA kA A kA kA A kA kA A kA kA A kA kA A
MS165-16B 100 100 - 1) 100 100 - 1) 75 75 125 2) 20 20 125 2) 8 8 63 2) 100 100 - 1)
MS165-20B 100 100 - 1) 100 100 - 1) 75 75 125 2) 20 20 125 2) 8 8 63 2) 100 100 - 1) 2
MS165-25B 100 100 - 1) 100 100 - 1) 50 50 125 2) 20 20 125 2) 8 8 80 2) 100 100 - 1)
MS165-32B 100 100 - 1) 100 100 - 1) 50 50 125 2) 20 20 125 2) 5 5 100 2) 100 100 - 1)
MS165-42B 50 50 125 2) 50 50 125 2) 50 50 125 2) 20 20 125 2) 5 5 100 2) 100 100 - 1)
MS165-54B 30 50 125 2) 30 50 125 2) 30 45 125 2) 20 20 125 2) 5 5 100 2) 100 100 - 1)
MS165-65B 30 50 125 2) 30 50 125 2) 30 45 125 2) 20 20 125 2) 5 5 100 2) 100 100 - 1)
1) No back-up fuse required, short-circuit proof up to 100 kA
2) Rated back-up fuse for short-circuit up to 100 kA
3) 3 poles in series
Type 230 V AC 400 V AC 440 V AC 500 V AC 690 V AC
I CS I CU gG, aM I CS I CU gG, aM I CS I CU gG, aM I CS I CU gG, aM I CS I CU gG, aM
kA kA A kA kA A kA kA A kA kA A kA kA A
MO132-0.16B 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MO132-0.25B 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MO132-0.4B 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MO132-0.63B 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MO132-1.0B 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MO132-1.6B 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MO132-2.5B 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MO132-4.0B 100 100 - 1) 100 100 - 1) 20 20 35 2) 20 20 35 2) 3 3 32 2)
MO132-6.3B 100 100 - 1) 100 100 - 1) 20 20 63 2) 20 20 63 2) 3 3 50 2)
MO132-10B 100 100 - 1) 100 100 - 1) 20 20 100 2) 20 20 100 2) 3 3 50 2)
MO132-12B 100 100 - 1) 100 100 - 1) 20 20 100 2) 20 20 100 2) 3 3 63 2)
MO132-16B 100 100 - 1) 100 100 - 1) 20 20 125 2) 20 20 125 2) 3 3 63 2)
MO132-20B 100 100 - 1) 100 100 - 1) 20 20 125 2) 20 20 125 2) 3 3 80 2)
MO132-25B 50 50 125 2) 50 50 125 2) 10 10 125 2) 10 10 125 2) 3 3 100 2)
MO132-32B 25 50 125 2) 25 50 125 2) 10 10 125 2) 10 10 125 2) 3 3 100 2)
No back-up fuse required, because short-circuit proof up to 100 kA
1)
2) Rated back-up fuse for short-circuit up to 100 kA
Type 230 V AC 400 V AC 440 V AC 500 V AC 690 V AC 250 V DC 3)
I CS I CU gG I CS I CU gG I CS I CU gG I CS I CU gG I CS I CU gG I CS I CU gG
kA kA A kA kA A kA kA A kA kA A kA kA A kA kA A
MO165-16B 100 100 - 1) 100 100 - 1) 75 75 125 2) 20 20 125 2) 8 8 63 2) 100 100 - 1)
MO165-20B 100 100 - 1) 100 100 - 1) 75 75 125 2) 20 20 125 2) 8 8 63 2) 100 100 - 1)
MO165-25B 100 100 - 1) 100 100 - 1) 50 50 125 2) 20 20 125 2) 8 8 80 2) 100 100 - 1)
MO165-32B 100 100 - 1) 100 100 - 1) 50 50 125 2) 20 20 125 2) 5 5 100 2) 100 100 - 1)
MO165-42B 50 50 125 2) 50 50 125 2) 50 50 125 2) 20 20 125 2) 5 5 100 2) 100 100 - 1)
MO165-54B 30 50 125 2) 30 50 125 2) 30 45 125 2) 20 20 125 2) 5 5 100 2) 100 100 - 1)
MO165-65B 30 50 125 2) 30 50 125 2) 30 45 125 2) 20 20 125 2) 5 5 100 2) 100 100 - 1)
1) No back-up fuse required, short-circuit proof up to 100 kA
Rated back-up fuse for short-circuit up to 100 kA
2)
3) 3 poles in series
