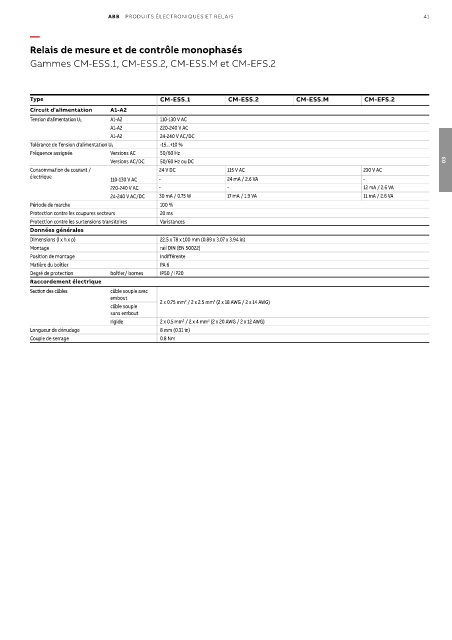

ABB PRODUITS ÉLECTRONIQUES ET RELAIS 41

—
Relais de mesure et de contrôle monophasés

Gammes CM-ESS.1, CM-ESS.2, CM-ESS.M et CM-EFS.2

Type CM-ESS.1 CM-ESS.2 CM-ESS.M CM-EFS.2
Circuit d'alimentation A1-A2
A1-A2 110-130 V AC
Tension d'alimentation U S
A1-A2 220-240 V AC
A1-A2 24-240 V AC/DC
Tolérance de Tension d'alimentation U S -15...+10 %
Fréquence assignée Versions AC 50/60 Hz
Versions AC/DC 50/60 Hz ou DC 03
Consommation de courant / 24 V DC 115 V AC 230 V AC
électrique
110-130 V AC - 24 mA / 2.6 VA -
220-240 V AC - - 12 mA / 2.6 VA
24-240 V AC/DC 30 mA / 0.75 W 17 mA / 1.9 VA 11 mA / 2.6 VA
Période de marche 100 %
Protection contre les coupures secteurs 20 ms
Protection contre les surtensions transitoires Varistances
Données générales
Dimensions (l x h x p) 22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in)
Montage rail DIN (EN 50022)
Position de montage indifférente
Matière du boîtier PA 6
Degré de protection boîtier/ bornes IP50 / IP20
Raccordement électrique
Section des câbles câble souple avec
embout 2 2
câble souple 2 x 0.75 mm / 2 x 2.5 mm (2 x 18 AWG / 2 x 14 AWG)
sans embout
rigide 2 x 0.5 mm / 2 x 4 mm (2 x 20 AWG / 2 x 12 AWG)
2
2
Longueur de dénudage 8 mm (0.31 in)
Couple de serrage 0.8 Nm
