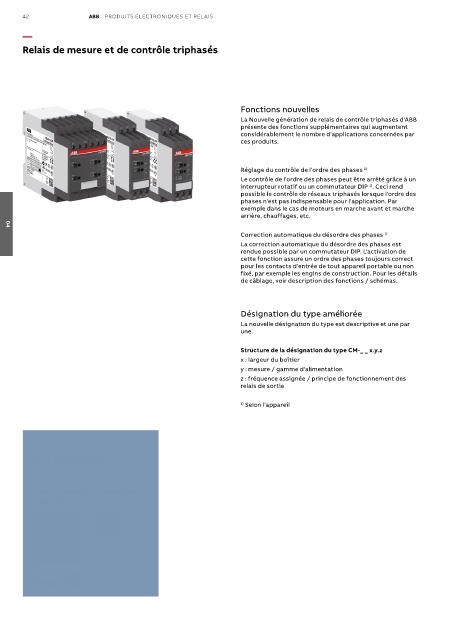

42 ABB PRODUITS ÉLECTRONIQUES ET RELAIS

—
Relais de mesure et de contrôle triphasés

Fonctions nouvelles
La Nouvelle génération de relais de contrôle triphasés d'ABB
présente des fonctions supplémentaires qui augmentent
considérablement le nombre d'applications concernées par
ces produits.

Réglage du contrôle de l'ordre des phases 1)
Le contrôle de l'ordre des phases peut être arrêté grâce à un
1)
interrupteur rotatif ou un commutateur DIP . Ceci rend
possible le contrôle de réseaux triphasés lorsque l'ordre des
phases n'est pas indispensable pour l'application. Par
exemple dans le cas de moteurs en marche avant et marche
arrière, chauffages, etc.
04
Correction automatique du désordre des phases 1)
La correction automatique du désordre des phases est
rendue possible par un commutateur DIP. L'activation de
cette fonction assure un ordre des phases toujours correct
pour les contacts d'entrée de tout appareil portable ou non
fixé, par exemple les engins de construction. Pour les détails
de câblage, voir description des fonctions / schémas.

Désignation du type améliorée
La nouvelle désignation du type est descriptive et une par
une.

Structure de la désignation du type CM-_ _ x.y.z
x : largeur du boîtier
y : mesure / gamme d'alimentation
z : fréquence assignée / principe de fonctionnement des
relais de sortie

1) Selon l'appareil

—
