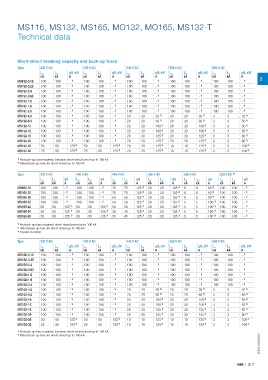

P. 25
MS116, MS132, MS165, MO132, MO165, MS132-T
Technical data
Short-circuit breaking capacity and back-up fuses
Type 230 V AC 400 V AC 440 V AC 500 V AC 690 V AC
I I CU gG, aM I CS I CU gG, aM I CS I CU gG, aM I CS I CU gG, aM I CS I CU gG, aM
CS
kA kA A kA kA A kA kA A kA kA A kA kA A
MS132-0.16 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 2
MS132-0.25 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MS132-0.4 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MS132-0.63 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MS132-1.0 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MS132-1.6 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MS132-2.5 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MS132-4.0 100 100 - 1) 100 100 - 1) 20 20 35 2) 20 20 35 2) 3 3 32 2)
MS132-6.3 100 100 - 1) 100 100 - 1) 20 20 63 2) 20 20 63 2) 3 3 50 2)
MS132-10 100 100 - 1) 100 100 - 1) 20 20 100 2) 20 20 100 2) 3 3 50 2)
MS132-12 100 100 - 1) 100 100 - 1) 20 20 100 2) 20 20 100 2) 3 3 63 2)
MS132-16 100 100 - 1) 100 100 - 1) 20 20 125 2) 20 20 125 2) 3 3 63 2)
MS132-20 100 100 - 1) 100 100 - 1) 20 20 125 2) 20 20 125 2) 3 3 80 2)
MS132-25 50 50 125 2) 50 50 125 2) 20 20 125 2) 10 10 125 2) 3 3 100 2)
MS132-32 25 50 125 2) 25 50 125 2) 20 20 125 2) 10 10 125 2) 3 3 100 2)
No back-up fuse required, because short-circuit proof up to 100 kA
1)
2) Rated back-up fuse for short-circuit up to 100 kA
Type 230 V AC 400 V AC 440 V AC 500 V AC 690 V AC 250 V DC 3)
I I CU gG I CS I CU gG I CS I CU gG I CS I CU gG I CS I CU gG I CS I CU gG
CS
kA kA A kA kA A kA kA A kA kA A kA kA A kA kA A
MS165-16 100 100 - 1) 100 100 - 1) 75 75 125 2) 20 20 125 2) 8 8 63 2) 100 100 - 1)
MS165-20 100 100 - 1) 100 100 - 1) 75 75 125 2) 20 20 125 2) 8 8 63 2) 100 100 - 1)
MS165-25 100 100 - 1) 100 100 - 1) 50 50 125 2) 20 20 125 2) 8 8 80 2) 100 100 - 1)
MS165-32 100 100 - 1) 100 100 - 1) 50 50 125 2) 20 20 125 2) 5 5 100 2) 100 100 - 1)
MS165-42 50 50 125 2) 50 50 125 2) 50 50 125 2) 20 20 125 2) 5 5 100 2) 100 100 - 1)
MS165-54 30 50 125 2) 30 50 125 2) 30 45 125 2) 20 20 125 2) 5 5 100 2) 100 100 - 1)
MS165-65 30 50 125 2) 30 50 125 2) 30 45 125 2) 20 20 125 2) 5 5 100 2) 100 100 - 1)
No back-up fuse required, short-circuit proof up to 100 kA
1)
2) Rated back-up fuse for short-circuit up to 100 kA
3) 3 poles in series
Type 230 V AC 400 V AC 440 V AC 500 V AC 690 V AC
I I CU gG, aM I CS I CU gG, aM I CS I CU gG, aM I CS I CU gG, aM I CS I CU gG, aM
CS
kA kA A kA kA A kA kA A kA kA A kA kA A
MO132-0.16 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MO132-0.25 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MO132-0.4 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MO132-0.63 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MO132-1.0 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MO132-1.6 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MO132-2.5 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1) 100 100 - 1)
MO132-4.0 100 100 - 1) 100 100 - 1) 20 20 35 2) 20 20 35 2) 3 3 32 2)
MO132-6.3 100 100 - 1) 100 100 - 1) 20 20 63 2) 20 20 63 2) 3 3 50 2)
MO132-10 100 100 - 1) 100 100 - 1) 20 20 100 2) 20 20 100 2) 3 3 50 2)
MO132-12 100 100 - 1) 100 100 - 1) 20 20 100 2) 20 20 100 2) 3 3 63 2)
MO132-16 100 100 - 1) 100 100 - 1) 20 20 125 2) 20 20 125 2) 3 3 63 2)
MO132-20 100 100 - 1) 100 100 - 1) 20 20 125 2) 20 20 125 2) 3 3 80 2)
MO132-25 50 50 125 2) 50 50 125 2) 10 10 125 2) 10 10 125 2) 3 3 100 2)
MO132-32 25 50 125 2) 25 50 125 2) 10 10 125 2) 10 10 125 2) 3 3 100 2)
1) No back-up fuse required, because short-circuit proof up to 100 kA
2CDC131062C0201
2) Rated back-up fuse for short-circuit up to 100 kA
ABB | 2/17
